为了增强PCB绝缘、散热等性能,通过在PCB基材中埋入陶瓷,陶瓷具有低热涨缩系数,通过埋陶瓷还有助于PCB表面贴装高精密度要求的元器件,不同于直接嵌入已经金属化的AMB陶瓷基板工艺流程,本文将介绍一种嵌陶瓷PCB的制作方法,在埋入陶瓷块后再整板做一次性金属化,相较于预先金属化的陶瓷块,降低成本,同时使嵌陶瓷PCB质量更容易控制。更多关于陶瓷嵌入PCB的技术交流,敬请关注11月19日艾邦在深圳举办的高频高速PCB产业创新论坛

具体工艺流程如下:

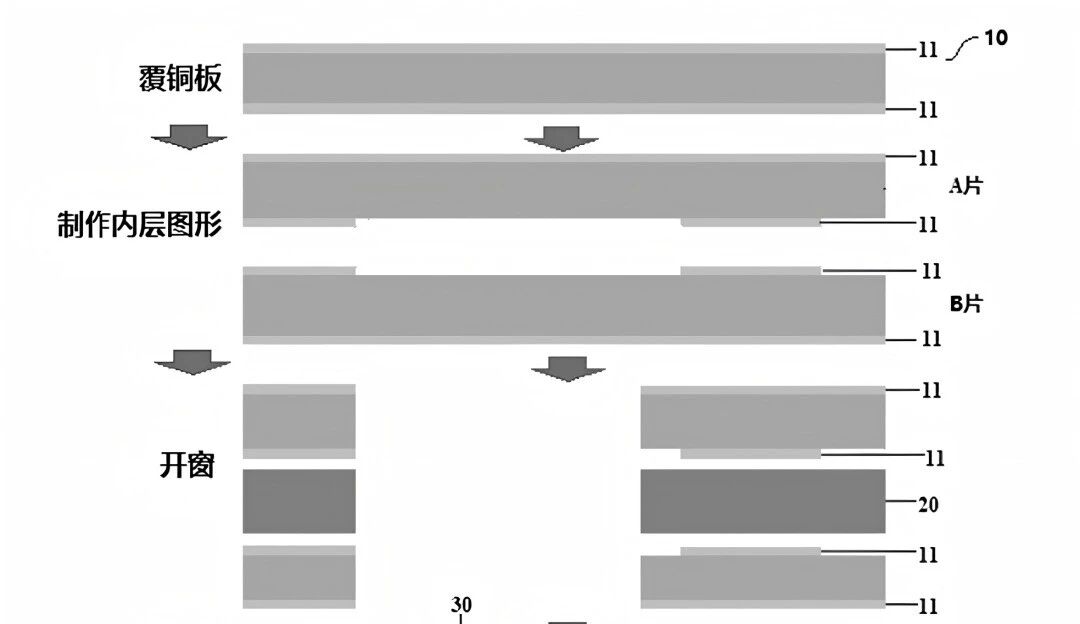

1、内层基板预处理与层叠开窗
选用双面覆铜基板(覆铜板),层叠前先完成内层图形制作(贴膜、曝光、显影、蚀刻得到内层线路);再按基板‑半固化片‑基板顺序叠合,内层图形朝向叠板内侧;完成叠板后对叠板做开窗处理,留出陶瓷块安放位置。
2、嵌入无金属陶瓷块
不含金属层的陶瓷块(如氧化铝、氮化铝、低温共烧陶瓷 LTCC 等中的任意一种或多种)放入开窗空位,陶瓷块尺寸略小于开窗。
3、压合 + 磨削整平
对叠板进行压合:半固化片受热熔融,粘接上下基板,同时填充陶瓷块与开窗之间的间隙;之后磨削板面,使陶瓷块表面与基板外表面高度齐平

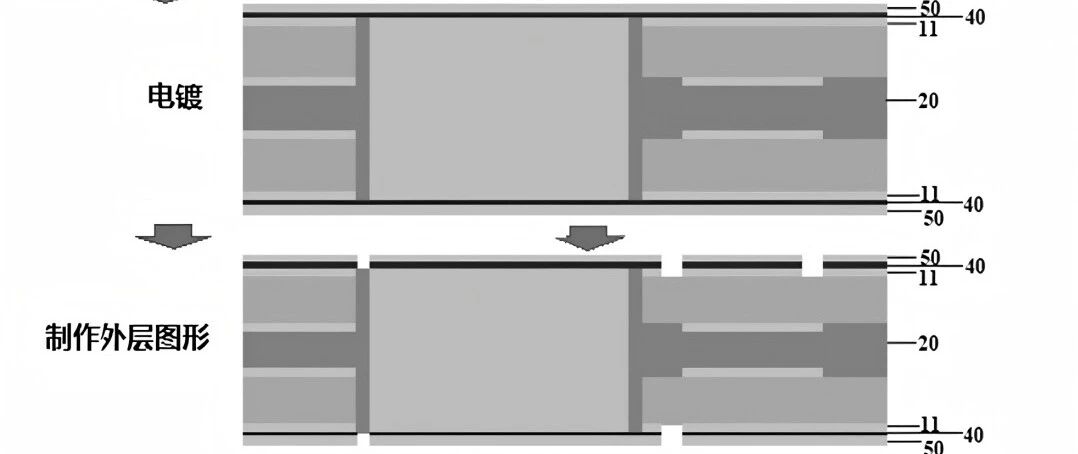

4、整板表面金属化

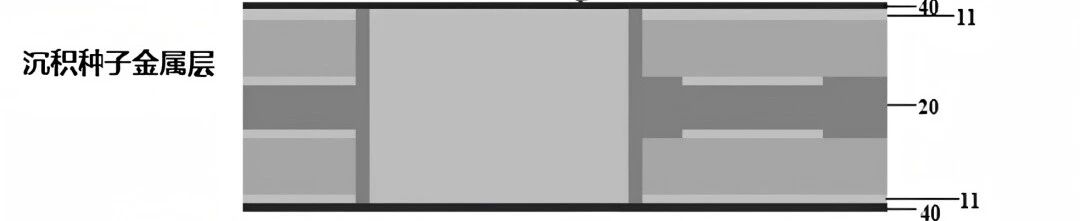

对整平后的整板进行金属化:先气相沉积制备种子金属层,再电镀铜,得到 10‑50μm 电镀铜层,基板与陶瓷块表面同时形成金属层。
5、制作外层电路图形
对电镀铜层进行贴膜、曝光、显影、蚀刻,加工得到外层线路图形,得到成品嵌陶瓷 PCB。

文章内容来源:世运电路科技专利《一种嵌陶瓷PCB及其制作方法和应用
文章封面由AI生成,非实物图
