网上有流传着这么一句话,“在NVH工程师眼中,没有好车,只有差和更差。”这或许很直观的展现了汽车NVH问题的普遍存在,而正是这普遍存有的特性也恰恰反应了NVH问题的不易解决性,是行业的一大难题。
长安的NVH团队现在将近有300人,可以说是目前中国最大的一个NVH团队。团队细分化最强,把NVH分成了16个子领域,比如:车身结构、悬置、进排气等等。在车型开发的时候实行NVH领域矩阵式管理,每一款车型都有一位总师负责NVH工作,各个车型放在一起是一条条横线,而各个子领域就是一条条纵线,合纵连横形成一个矩阵式结构,这个结构是目前国内最完善的体系。
接下来我们一起简单了解一下NVH零部件的用途和选材标准,以及常见的材料种类。欢迎加入艾邦汽车产业群,群主微信ixuzhu,验证信息:姓名+公司名称。和行业人士共同交流。
一、NVH零部件的三大用途
常见的NVH零件分布在整车内外饰系统中,包括发动机舱、乘员舱、行李箱系统等具有噪声和振动的系统内。其隔音部件的主要用途有以下三点。
1.吸音、降噪性
NVH部件最主要的功能就是吸音,降噪,从而来提升汽车整体的NVH性能。
2.装饰美观性
避免了某些部位的车身钣金件直接暴露在乘客视野中,影响乘客对整车品质和档次的定位。
3.支撑性
有些NVH部件还要起到载物、制成零件型面的作用。

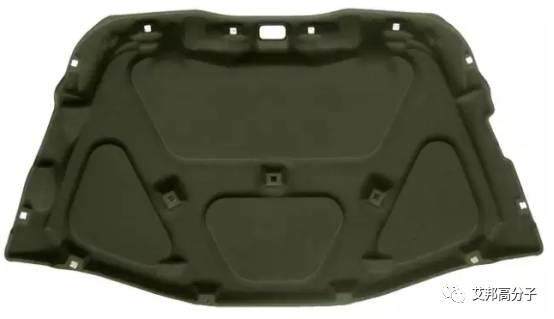

图 发动机舱吸音垫

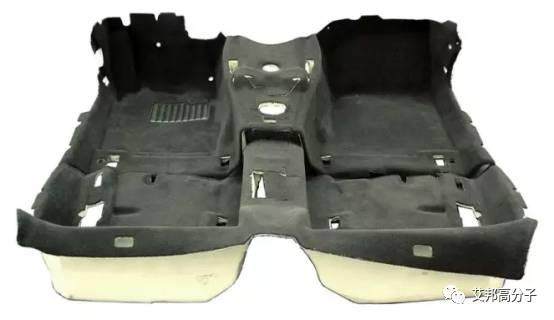

图 前地板地毯

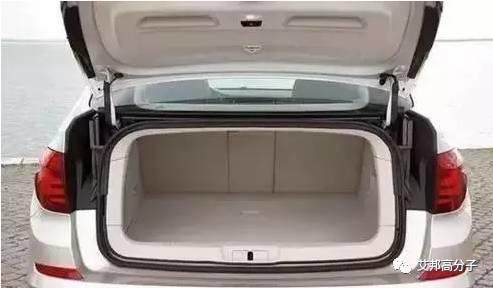

图 后备箱隔音垫
二、NVH零部件的八大选材因素
由于NVH零件具有上面所描述的作用,在材料选择上也就需围绕上述的要求来选择合适的材料类型,材料选择主要考虑因素大致有以下八个方面,小编给大家简单的描述一下。
1.车型定位
即根据所制造的车型的定位来选择合适的材料作为表面装饰材料。也就是说,高端车型可以选择价格更高,更优质的材料来追求质感,而中低端车型则选用性价比较高的材料。如:低端车型的搁置板零件常常选用无纺布材料,而在高端车型中搁置板零件常选用针织面料。
2.吸音/隔音性能
作为NVH声学的零部件,当然要选择一些材料本身的隔音/吸音性能较好的材料。如后备箱隔音垫,需基于NVH性能定义要求选择能满足吸音隔音性能的材料。
3.刚强度
对于某些需要起到支撑性作用的部件,则还需要考虑其产品的外形,装配结构设计,来选择满足其刚强度要求的材料。
4.产品造型
根据产品造型的设计,来选择能满足物理强度和生产加工工艺的材料,有些材料会对模具深度,拉伸伸长率等有所要求。
5.耐热性
不同零件所处的区域的温度不同,根据其相对应的温度范围来选择相应的耐热材料。
6.环境性
不同的零部件接触的环境不同,有些接触溶剂、有些环境比较潮湿、有些会受到阳光照射等所以炫彩实应考虑各种外在环境条件要求,选择相应的材料。
7.经济性
考虑完以上的条件基本的选材就已经完成一大部分了,剩下的就是其选择材料的经济性,哪一种更加经济,性价比更高?所以基于零件成本目标,综合材料成本,模具成本机械加工成本,辅助设备成本,人力成本等选择相应的材料。
8.环保性和法规
当然了,选材你得根据国家、地区、行业、整车厂以及客户的要求来选择相应的材料。
三、常见NVH吸音/隔音材料
吸声材料的吸声原理是:声波传到多孔材料表面时,引起微孔中的空气振动,由于摩擦阻力和空气的黏滞阻力以及热传导作用,将相当一部分声能转化为热能,从而起吸音作用。既然如此那么常见的吸音材料就赢具备以下特点:
-
反射声能小;
-
声能易透过;
-
多孔、疏松、透气。
既然是汽车用的材料,自然就要考虑轻量化,而吸音材料轻量化的方法是提高孔隙率和结构因子。下面简单介绍一下常见的NVH隔音吸音材料,并对其吸音性能进行对比。

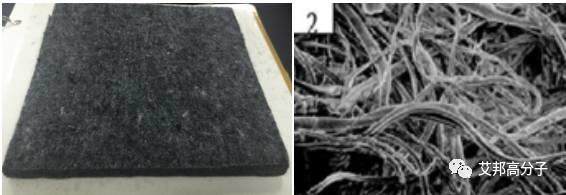

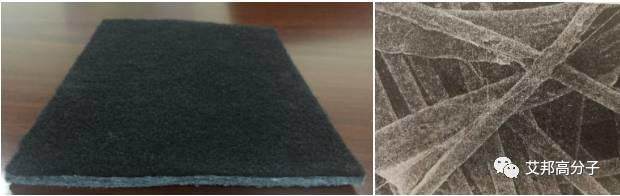

图 带面料的热熔毡及其微观结构
图 热熔毡及其围观结构

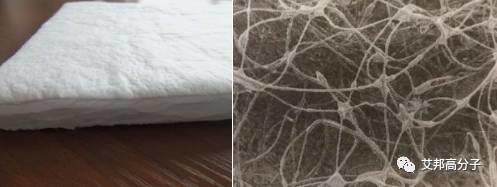

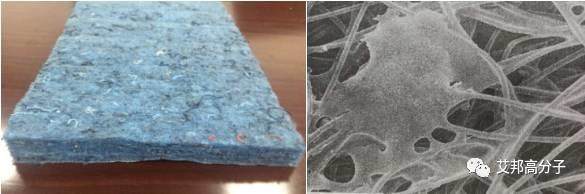

图 PET毡及其微观结构

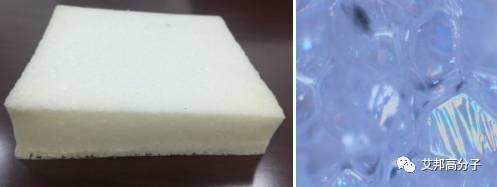

图 普通PU泡沫及其微观结构
图 轻量化双组份吸音棉及其微观结构
图 轻量化轻质PU泡沫及其微观结构

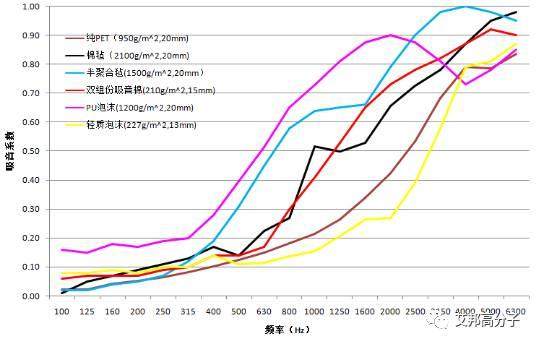

图 各材质隔音性能的对比
隔音材料的作用原理是:将声波在材料表面进行反射,阻隔声波透过材料,来达到隔音的效果,所以隔音材料应具备的性能就是:
-
反射声能大;
-
透射声能小;
-
密实无孔、较大的重量;
-
隔声原理:将声波反射,阻止声波的透射;
-
透射达到隔音的目的。
但是又想着密度大,隔音效果好,又要轻量化,对于隔音材料就很矛盾。这时候有一个解决的办法,那就是双层隔音,隔音效果比单层好,重量也较轻。下面是常见的双层隔音案例。

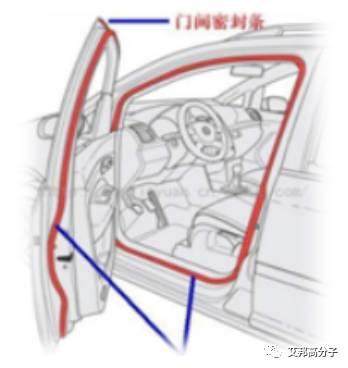

图 汽车密封条的双层隔音设计

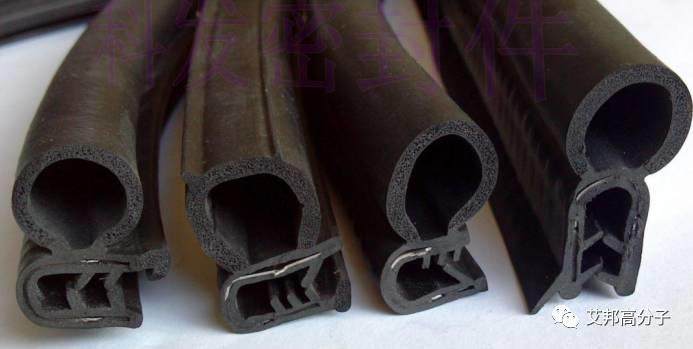

图 双层车门密封条系统

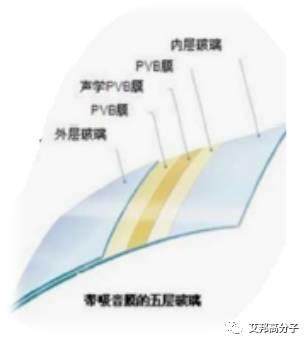

图 汽车复合PVB隔音玻璃

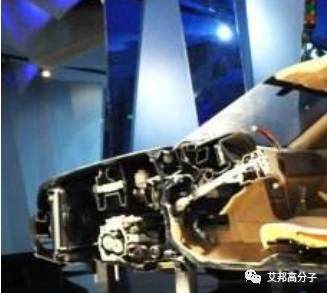

图 汽车隔音前围的双层隔音设计
带声桥的双层隔音虽然较之双层隔音隔音效果差一些,但是与单层隔音还是有优势的,下面为带有声桥的双层墙隔音案例:(即双层之间未完全分离的,中间有桥状连接)
图 玻纤增强PP中空板
图 PHC板
想了解更多具体关于NVH的细节,请看下面视频。
以上部分素材来自重庆威棣黄义技术副总汽车会议演讲稿,艾邦高分子虚竹编辑整理。
