做改性塑料PBT的朋友都在关注的微信公众号——艾邦高分子，戳蓝色字体关注吧！
PBT树脂为结晶形，熔点225℃左右，相对密度1.32g/cm3，具有优良的力学性能，有自润滑性和耐磨性，摩擦系数低，耐热、耐候性好，电性能优良、耐电弧性好；抗化学药品性好，与醇、醚、脂肪烃、酸和盐的水溶液等不起作用，但不耐强酸和强碱。回复“PBT"，查询更多相关文章
但PBT也存在的一些缺点：
1.缺口冲击强度低
2.阻燃性能不高
3.HDT较低
4.高温下尺寸稳定性差
5.具有各向异性等
由于纯PBT存在这些不足，从而限制了其应用的领域，所以一般为了扩大其应用领域，通过纤维增强、无机填料填充、阻燃、化学扩链、和共混等改性方法加以克服其缺点。

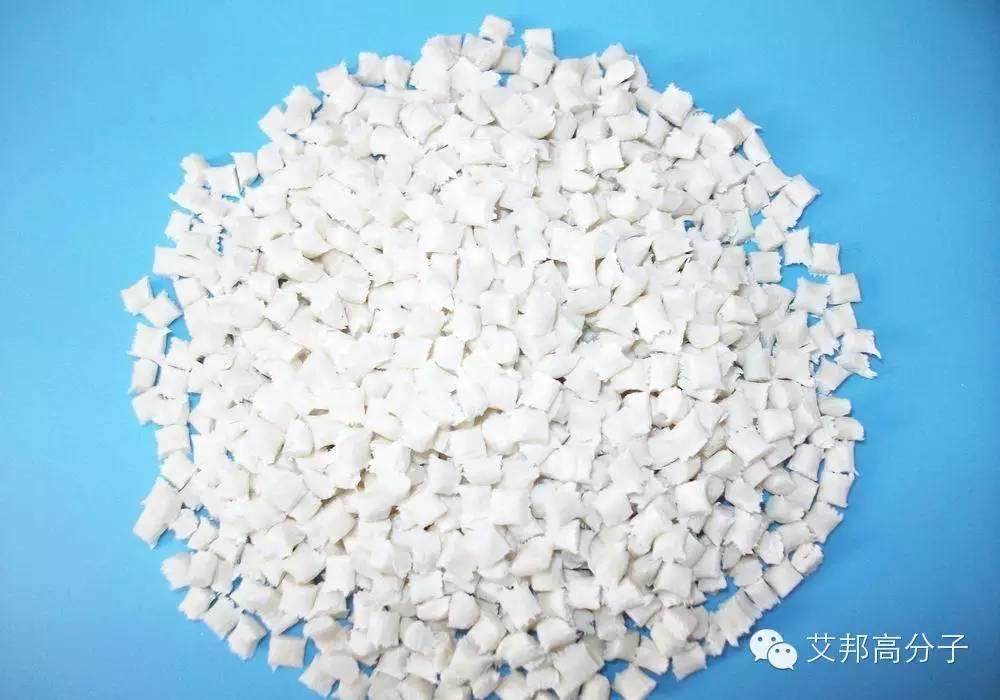

图：改性增强阻燃PBT粒子
一、物理改性
1.GF增强（玻纤增强）
在改性PBT中，有超过97%是用玻纤增强的，经过玻纤改性的的PBT性能突出：
1.耐热性优良，长期使用温度120℃，短期使用达200℃；
2.机械强度高，在长时间负荷下变形小；
3.吸水率低，尺寸稳定性好，耐摩擦磨耗优良
但加入玻纤也容易造成这些缺点：各向异性，制品翘曲变形。
解决办法及应用：采用无机矿物与GF复合改性，或加入其它聚合物改性，广泛应用于机械、电子电气、汽车工业和家用电器等领域。（对于翘曲问题可以点击蓝色链接→三招轻松解决无卤阻燃玻纤增强PBT翘曲问题）
表1：PBT玻纤增强树脂对比性能
性 能 | PBT | |||
标准树脂 | 15%GF增强 | 30%GF增强 | ||
相对密度 | 1.31 | 1.39 | 1.52 | |
拉伸强度/MPa | 53～55 | 98 | 132～137 | |
弯曲强度/MPa | 85～96 | 147 | 186～196 | |
压缩强度/MPa | 88 | 108 | 118～127 | |
线膨胀系数/(10-5/K) | 9.4 | 5 | 2.0～2.5 | |
无缺口 3.175mm | 23℃ | 不断 | 490 | 637～686 |
-40℃ | 不断 | - | 372 | |
有缺口 12.7mm | 23℃ | 49～59 | 59 | 78～98 |
-40℃ | 44 | - | 64 | |
HDT/℃ | 0.45MPa | 154 | 200 | 215～220 |
1.82MPa | 58～60 | 190 | 205～212 | |
2.填充改性
加入无机填料，无机矿物质、矿体和玻纤的复合体改善PBT树脂的流动性、产品的翘曲性，表面性质等。回复“PBT"，查询更多相关文章
应用：可作为管材、家用器皿、仪器壳体、浴室用品（如水池、浴缸）等使用。
3.阻燃改性
PBT是结晶性芳香族聚酯，本身具有一定的阻燃性，阻燃级别HB，但这远远达不到使用的要求：V0级别。所以，常加入阻燃剂进行阻燃改性。常用的阻燃剂有溴化物（如十溴联苯醚）、Sb2O3、磷化物及氯化物等。目前，卤素阻燃剂逐渐被取代，以无卤阻燃剂为主要方向。阻燃PBT主要应用在：继电器、电子表外壳、照相机零件、塑料节能灯头、等

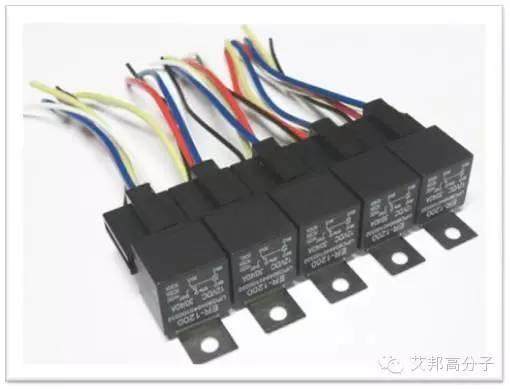

图：无卤阻燃PBT应用在继电器上（图：源于顺炎新材料）
二、化学扩链改性
目的：增加链段长度，使PBT的分子量↗，端羧基含量↘，水解稳定性↗，熔体粘度↗
原因：PBT树脂的端基含有羧基和羟基，扩链剂能与其端基反应。
如2,2-双(2-噁唑啉)类化合物<羧基>、对苯二甲酰月内二胺(羟基>、碳化二亚胺低聚物<羧基>、1,3-亚苯基双(2-噁唑啉)<羧基>等。
扩链方式：缩合型、羧基加成型、羟基加成型、羧羟基同时加成型。
应用：用于电缆、光缆包覆材料。回复“PBT"，查询更多相关文章

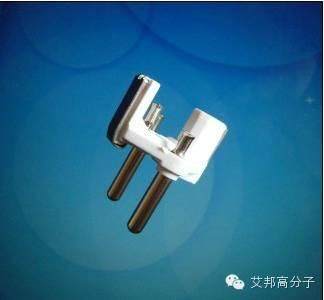

图：阻燃增强PBT应用在电源插头
三、共混改性
PBT与其它聚合物共混的主要目的：提高缺口冲击强度，改善成型加工收缩造成的翘曲变形，提高耐热水性能。
1.PBT/ABS共混
为了改善PBT缺口冲击强度低、HDT较低、高温下尺寸稳定性差的问题。可以加入ABS与PBT共混，这样可以大大提高PBT的室温缺口冲击性能(50J/m→600J/m)，降低其脆韧转变温度，使共混物保持良好的拉伸性能和热性能、耐化学药品性能。
注：PBT/ABS共混物不相容，所得共混物的形态结构不稳定，严重影响共混物的性能。所以对该二元体系进行增容反应，显得尤为重要。
反应增容后，能改善力学性能(拉伸模量和屈服强度↘，断裂伸长率)和加工性能(对加工条件依赖程度)。
寻找相容剂的目标（可以使共混物）：(1)形态结构更稳定；(2)相分散均匀；(3)性能得到大幅度提高且利于稳定；

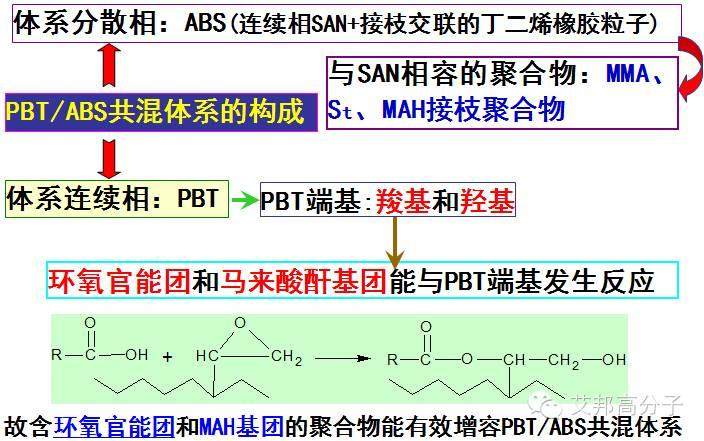

PBT/ABS合金性能影响因素分析：
有效相容剂：
甲基丙烯酸甲酯(MMA)/甲基丙烯酸缩水甘油酯(GMA)/丙烯酸乙酯(EA)三元共聚物(MGE)(其中GMA提供反应增容的环氧官能团，少量EA是为防止开链)；苯乙烯/丙烯酸乙酯/甲基丙烯酸缩水甘油酯(SAG)MAH接枝聚合物等。
应用：PBT/ABS合金主要用于制造通讯和光学仪器、汽车内外装饰件、家用电器外壳盖及管件、键盘、电子电气和仪器仪表零件等。回复“PBT"，查询更多相关文章
2.PBT/PC
PBT与PC的相容性与组成有关
1.0~25wt%PC，部分相容
2.PC含量↗，呈PBT相、PC相和PBT/PC混合相的三相混合物
3.30~40wt%PC，完全相容
PBT/PC共混可以提高PBT的HDT和低温冲击性能、改善流动性、↘成型收缩率、改善尺寸稳定性、↗表面光泽度等
3.PBT/PA
通过固相聚合方式共混，采用多官能团的环氧树脂，进行反应性增容。

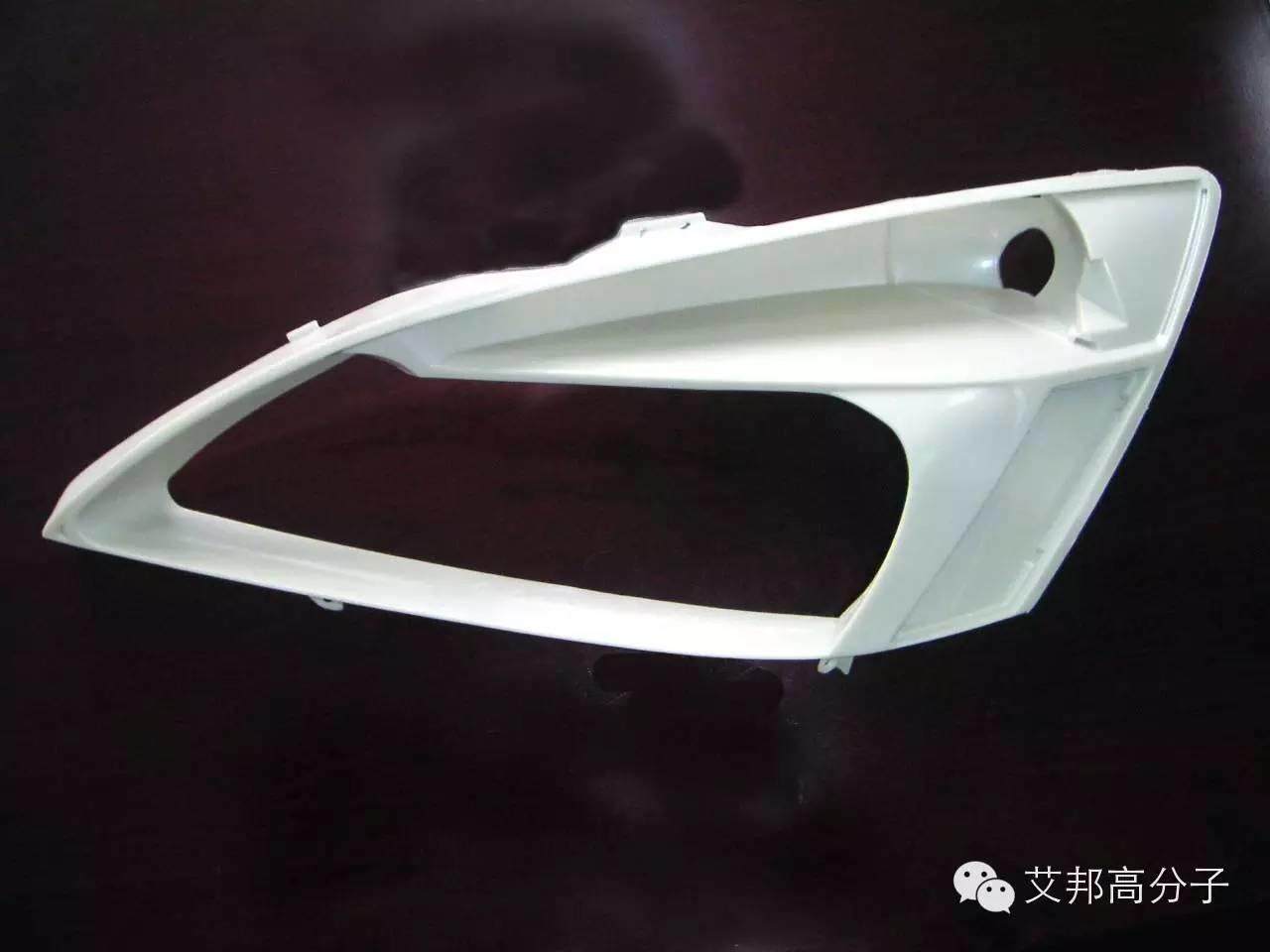

图“PBT材料在车灯上应用
4.PBT/聚烯烃共混
由于烯烃类聚合物和PBT的化学结构不同，溶解度参数差异大，共混体系不相容，两者共混时，容易形成两相分离结构。
所以通常加相容剂：乙酸乙烯酯、乙烯-甲基丙烯酸缩水甘油酯共聚物、丙烯酸接枝的乙烯或丙烯聚合物，如POE(聚氧化乙烯)-g-MAH。
5.PBT/弹性体共混
为了提高PBT的缺口冲击强度，PBT可以通过与弹性体共混改性，来提高冲击强度，弹性体一般包括BR、EPDM、聚异丁烯、烯丙基丙烯酸橡胶、丙烯酸缩水甘油酯橡胶和乙烯基硅氧烷改性橡胶等。
PBT/BR共混物：低温冲击性能好、HDT高、耐化学药品性好、易流动、表面光泽好。用于制造汽车保险杠。
PBT/EPDM共混物：具有高抗冲击强度、良好的抗应力开裂性、高耐磨、减震、吸音等性能。 用于制造汽车减震套管、散热管支撑系统、驱动和传动杆、车门把手、减震轴承等。
注: 增强耐冲击性改进：二烯橡胶、氰基改性橡胶、PC和丙烯酸橡胶的混合物等（需注意橡胶用量）。

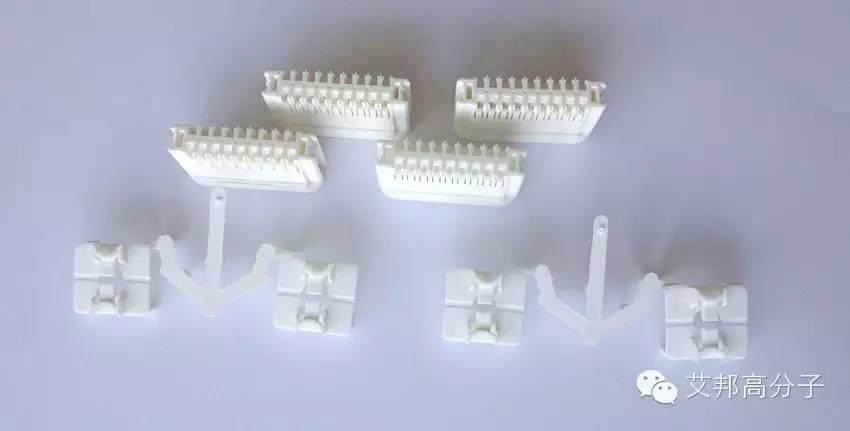

图：PBT在电子器件上的应用
6.PBT/PET共混
PET和PBT的化学结构相似，相容性好，共混物是结晶相不相容，而非结晶相相容的比较特殊的具有两个熔点温度的共混物。回复“PBT"，查询更多相关文章
PET/PBT共混合金体系具有收缩率低、尺寸稳定性好、耐热性好，能阻燃、易加工等特点应用：如电视机和收录机的各种零部件、计算机键盘、开关插件、仪器壳体等。
注：避免发生酯交换反应是制备性能良好的PET/PBT共混物的关键，为此，需控制共混温度、时间，减少所添加的催化剂量，或加入胺类化合物。
文章源于何新东教师，艾邦高分子编辑整理
如涉及版权，请联系我们删除，联系邮箱：info@polytpe.co
推荐阅读：
加入PBT交流群，请加微信：18320865613 或 15712009605，并注明“助剂+公司”
阅读原文，加入PBT交流群
↓↓↓
始发于微信公众号：艾邦高分子
