3D玻璃热弯是目前行业内最为关注的工艺环节之一，其设备的品质好坏决定着热弯良率及效率的高低，而一台设备的优劣与其组成的配件是密切相关的，今天，我们就来看一下一台精密热弯机的配件都有哪些？

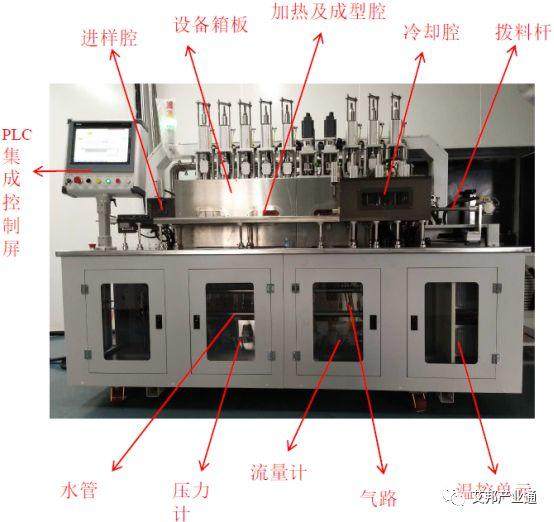

图 热弯机配件组成图（仅显示出部分配件）
一、热弯机配件介绍
热弯机配件总的来说主要包括两大部分，一个是气动部分，一个是电控部分。
01
进料腔顾名思义，是送含料模具进入到加热腔体的组件。挡板一般有4道，目前一些热弯机厂商为了节能等原因，或将准备在压型后设置第五道闸门。

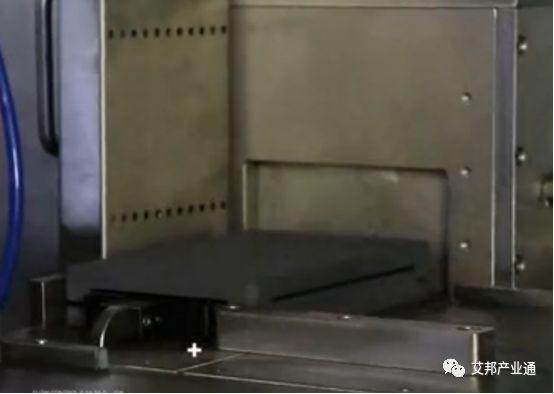

图 含料模具进入热弯炉
02
加热组件
热弯机的加热源，是热弯机的核心组件，主要有两种形式，一种是加热棒加热板等产生温度，通过均热板让含料模具受热并让玻璃片软化的配件。另一种是通过电磁感应涡流加热，是一种非接触式加热方式。
第一种对加热管要求耐高温、使用寿命长及泄漏电流低等，是一种传统的加热方式。

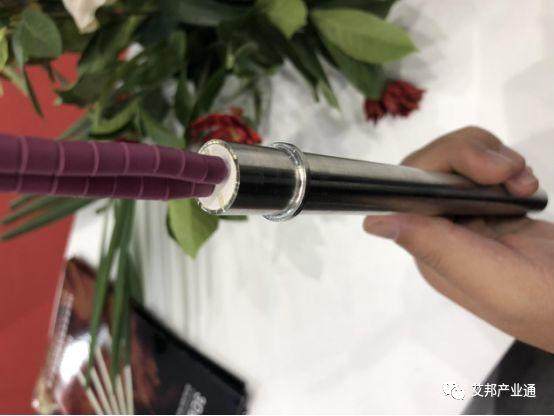

图 3D玻璃热弯机专用加热管，双龙电热提供
这里特别提一下加热板、加热管及均热板的关联，加热管插到加热板里面发热，均热板是在加热板上面或下面，石墨模具在两块均热板中间。目前均热板材料大多是钨钢板。

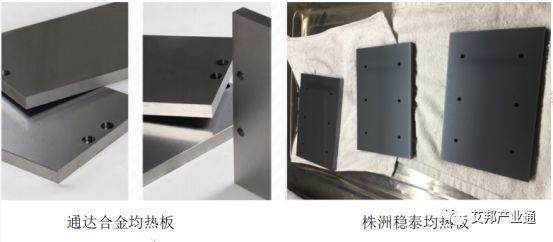

图 热弯均热板，株洲稳泰及通达合金提供
另一种是非接触式的加热电源。
图 高频感应加热电源，旺鑫机电提供
03
成型组件
这里主要包括气缸、伺服电机等通过一定的压力让软化后的玻璃盖板在模具中成型为3D。

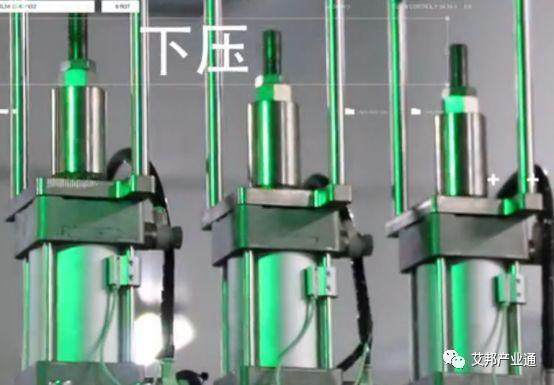

图 气缸下压
04
设备箱板内衬保温材料
主要作用是保温，减少热量损失，同时保持腔体内热场平衡。
05
传递移动组件
主要包括拨料杆、伺服电机、气缸等，作用是让含料模具在各工位移动
06
冷却组件
主要包括设备箱板、高温机械件内冷却水水路、冷却腔、水管等组件，作用是保证设备不锈钢结构件不受腔体内高温影响而变形及模具后续退火冷却。
07
气路组件
主要是氮气及压缩空气气管、气阀等组件，部分机械传动件的动力气源及保护气体气路。
08
测温控温组件
热弯过程中温度测量及控制非常重要，主要包括测温探头和温控箱（温控表）两部分，测温的一般是用热电偶或者红外线，这个叫温度传感器，控制温度就是要用温控模块，整个过程是温度传感器把温度信息反馈给测温表，测温表再通过一定的程序（软件或者硬件）来根据反馈去控制温度，显示温度。

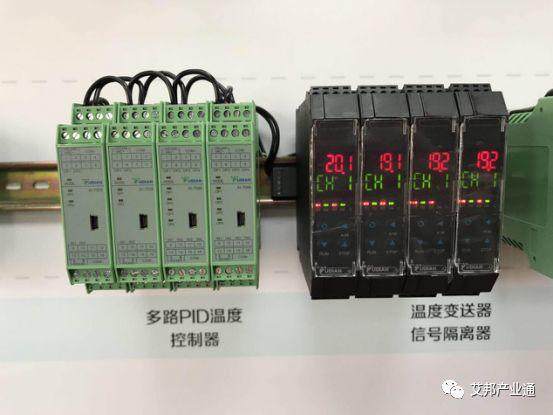

图 温度控制器，宇电自动化提供
外部测温控温仪器实现对加热温度的精准控制，从而提高热弯玻璃的品质。

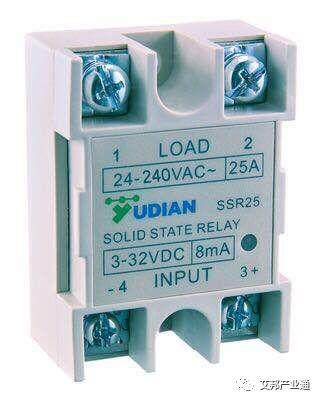

图 和温控模块配套的固态继电器，宇电自动化提供
09
监测报警装置
主要包括流量计、压力计、含氧量测试仪等配件，主要作用包括：
1）机械故障时，在触控屏上显示报警信息，提示操作人员；
2）温度报警信息：当水温、加热板实际温度超过上下限值时会出现报警信息，提示操作人员查看；
3）压力报警信息：当压缩空气、氮气压力不在设定值范围内出现报警信息；
4）流量报警信息：当水流量、氮气流量不在设定值范围内出现报警信息；
5）氧含量报警信息：当炉腔内氧气含量不在设定值范围内出现报警信息。
10
PLC控制系统、通讯线路
主要是电控系统，控制设备整体动作及相关功能的实现。
看到这里，相信大家应该对热弯机的组成有了一定的了解了，其实，做一台热弯设备远远不是把部件组装起来那么简单。认真研究工艺，了解热力扩散、模具均匀性、测温精度、控温方案之后，才能让设备有灵性，做出高品质的盖板。
二、100家热弯机配件企业介绍
以下是做热弯机配件的企业，还未在名单里的企业请添加小编微信polytpe888，加入这个行列吧。
序号 | 公司名称 | 主营产品 |
1 | 兴化市双龙电热电器有限公司 | 加热组件 |
2 | 株洲稳泰 | 加热板等 |
3 | 宇电自动化 | 温控器等测量模块 |
4 | 广东亚德客智能装备有限公司 | 气动元件 |
5 | 广州旺鑫机电设备有限公司 | 加热组件 |
6 | 新宏大电热 | 加热管等 |
7 | 牧气精密工业(深圳)有限公司 | 气动原件 电缸 精密对位平台 |
8 | SMC广州气动元件 | 气动元件 |
9 | 深圳市中意尚川机电科技有限公司 | 热弯机电热管 |
10 | 山武自动化仪表（上海）有限公司 | 温湿度控制(调节)器 |
11 | 深圳市守信自动化科技有限公司 | 气动元件 |
12 | 广州朗豪自动化科技有限公司 | 伺服电机 |
13 | 上海安浦鸣志自动化设备有限公司 | 步进电机，伺服电机，自动化设备 |
14 | 安徽省华神高频机电设备有限公司 | 高频、中频感应加热设备 |
15 | 德国伊索温度技术有限公司 | 加热棒和热电偶 |
16 | 通达合金材料 | 均热板材 |
17 | 佳乐自动化 | 固态继电器，传感器等 |
18 | 山东高威 | 伺服 |
19 | 友富力 | 气动，传感器 |
20 | 湖南天益高技术材料制造有限公司 | 均热板 |
21 | 深圳市安耐电热科技有限公司 | 电加热棒/管/圈/盘 |
22 | 中日电热（厦门）有限公司 | 电热管产品 |
23 | 深圳市鑫百盛科技有限公司 | 3D热弯机加热管 耐高温发热板 |
24 | 双鸿科技 | 散热模组 |
25 | 昕宇机电 | 高频感应加热设备 |
26 | 西门子 | 数控系统 伺服驱动及电机 自动化 联网等 |
27 | 模帝乐精密科技(东莞)有限公司 | 热弯机专用高温加热管 |
28 | 广州市朗普光电科技有限公司 | 红外线加热 |
29 | 深圳恒通智能科技有限公司 | 气动元件 |
30 | 气立可气动设备有限公司 | 气动元件 |
31 | 山东金德新材料有限公司 | 碳化硅热弯机加热板、冷却板、滑板。3D热压模具等 |
32 | 厦门新隆源实业有限公司 | 精密热弯机非金属材料加热板、非金属材料隔热板、非金属材料墙体保温板 |
33 | 科尔热流道工程有限公司 | 热咀．分流板．温控器．加热元件 |
34 | 安徽省华神高频机电设备有限公司 | 高频、中频感应加热设备 |
35 | 广州伍鑫节能 | 红外加热圈 |
36 | 湖南南车纳米热源有限公司 | 纳米热源加热辊，非标装备制造 |
37 | 盐城市康新源科技有限公司 | 加热圈 加热管 |
38 | 南通南州光电科技有限公司 | 加热管 |
39 | 郑州世博有色金属制品有限公司 | 钨钼制品硅钼棒硅碳棒等加热器材 |
40 | 模帝乐精密科技(东莞)有限公司 | 热弯机专用高温加热管 |
41 | 广东恒美电热科技股份有限公司 | 电加热器 |
42 | 镇江爱克威斯电热电气有限公司 | 模具加热管（器） |
43 | 深圳市台盈精密电热有限公司 | 电加热设备 电加热器 |
44 | 深圳市诚钺模具配件有限公司 | 热流道 温控箱 加热圈 加热管 感温线等 |
45 | 台州汇达节能科技 | 远红外节能加热器 |
46 | 东莞市环鑫机械有限公司 | 感应加热 |
47 | 郑州天纵电器设备有限公司 | 加热原件 |
48 | 常熟市周行四通电热器材厂 | 加热器 高温发热管 |
49 | 洛阳用功感应加热设备有限公司 | 感应加热设备 |
50 | 深圳市迈特力自动化设备有限公司 | 气动元件，气缸 |
51 | 昆山冠品优精密机械有限公司 | 设备、气缸、电磁阀、真空发生器 |
52 | 广州朗豪自动化科技有限公司 | 伺服电机 |
53 | 上海安浦鸣志自动化设备有限公司 | 步进电机，伺服电机，自动化设备 |
54 | 安川电机（中国）有限公司 | 伺服电机 |
55 | 深圳众为兴技术股份有限公司 | 控制系统，机器人，伺服电机 |
56 | 深圳市杰川机电设备有限公司 | 松下伺服PLC传感器 |
57 | 浙江禾川科技股份有限公司 | 伺服电机、控制器 |
58 | 深圳市海达威科技有限公司 | PLC触摸屏、伺服电机、传感器 |
59 | 深圳市四方电气技术有限公司 | 伺服解决方案，变频器，自动化系统解决方案 |
60 | 深圳市雷赛控制技术有限公司 | 控制器，伺服等 |
61 | 西安英威腾电机有限公司 | CNC数控机床电主轴、主轴电机、变频器、伺服 |
62 | 深圳市山龙智控有限公司 | 控制器，伺服 |
63 | 富士电机 | 伺服，PLC |
64 | 深圳市德堡数控技术有限公司 | 有数控系统、安川伺服电机、数控系统人机界面及操作面板、数控系统拓 |
65 | 深圳仁飞电子有限公司 | 专业温控器 |
66 | 深圳雅素达电子科技有限公司 | 3D玻璃热弯机精密温控，日本热电偶感温线等 |
67 | 黑龙江特通电气有限公司 | 检测设备，温控产品 |
68 | 志欣（深圳）科技有限公司 | 松下光电、松下PLC、山武温控器、感温棒、控制柜 |
69 | 福禄克测试仪器（上海）有限公司 | 红外测温仪 |
70 | 深圳欣美驰 | SMC气动元件 |
71 | 洛阳爱科麦钨钼科技股份有限公司 | 3D玻璃折弯机的钨均温板 |
72 | 株洲市超宇实业有限责任公司 | 钨钢，硬质合金，钨钢均热板，3D玻璃热弯钨钢模具 |
73 | 山武自动化仪表（上海）有限公司 | 温湿度控制(调节)器 |
74 | 武汉华中数控股份有限公司 | 数控系统、机电一体化 |
75 | 北京赛维美高科技有限公司 | 炉温跟踪仪 |
76 | 深圳仁飞电子有限公司 | 专业温控器 |
77 | EXERGEN大中华区上海代表处 | 红外温度传感器 |
78 | 广东诺能泰自动化技术有限公司 | 气动元件 |
79 | 凯翔电热 | 加热元器件 |
80 | 深圳市鑫盛发电热科技有限公司 | 热弯机发热管 |
81 | 易瓦特电热苏州有限公司 | 住友加热圈 |
82 | 爱科麦钨钼科技 | 热弯均热板 |
83 | 震达电热 | 电热管 |
84 | 德国米铱 | 位移传感器 |
85 | 北京金富邦纤维科技有限公司 | 耐高溫金屬套管及線材 |
86 | 深圳市鸿鑫钢科技有限公司 | 热弯机腔体发热板材 |
87 | 富利达电热 | 电热管 |
88 | 深圳市恒拓高工业技术股份有限公司 | 气动元件 |
89 | 深圳市永福顺机械设备有限公司 | 气动产品 |
90 | 深圳市启诚仪器设备有限公司 | 二次元，冷热冲击箱，恒温恒湿箱，应力仪等 |
91 | 佛山登奇机电技术有限公司 | 伺服电机驱动 |
92 | 东莞千度电热器材有限公司 | 发热丝、发热圈等 |
93 | 东莞市雍泓机械设备有限公司 | 速冷速热温度控制系统、高精度模温机、成型专用温度控制器等 |
94 | 深圳市合昌机电有限公司 | 降温设备 |
95 | 搏佰机械（上海）有限公司 | 模温机、冷水机 |
