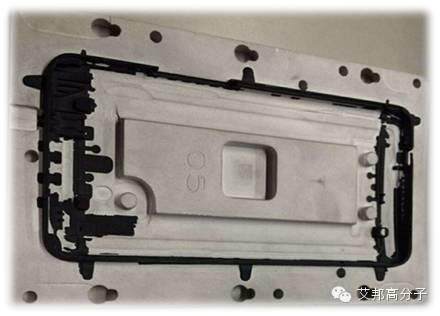

图：手机金属外壳的纳米注塑效果，艾邦高分子拍摄
TRI处理技术是日本东亚电化株式会社发明的一种纳米注塑前处理技术，并于2009-2013年申请了欧洲、香港和美国专利。

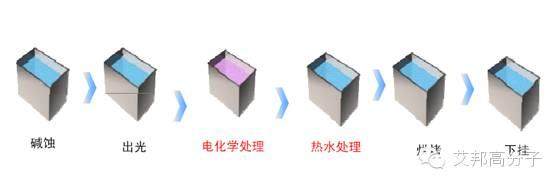

TRI处理和我们常见的T处理（日本大成发明）作用机理不同：T处理主要是在金属板表面“挖出”纳米孔洞；而根据TRI相关专利描述，该过程先形成厚度为70-1500nm的阳极氧化膜；还描述了氧化膜中含有一种叫三嗪硫醇的物质，在网上查找三嗪硫醇，它能促使高分子的硫化交联，从而有利于塑料和金属的粘接。也就是说T处理等是减材造孔，而TRI处理是增材造孔，下图为TRI处理的工艺流程介绍：
一TRI处理全制程介绍 |
工序一：碱蚀
装架 | 治具材质: 钛 |
脱脂 | 金属板在温度为50±5℃的C-4000（脱脂剂）中浸渍90±5秒 |
水洗二次 | 使用DW （蒸馏水）清洗 |
碱脱脂 | 金属板放入47~53 g/L烧碱中进一步脱脂 |
水洗三次 | 使用DW（蒸馏水）清洗，空气搅拌 |
金属板材由于防锈等保护需求，通常在其表面喷涂油脂等溶剂。碱蚀的主要目的即是除去金属板材表面的油脂，为酸洗腐蚀提供良好的环境。脱脂剂一般为弱、中碱性，可以将包括大部分油脂在内的污渍除去；烧碱为强碱，进一步深入脱脂。
工序二：出光（酸活化）
酸活性 | 金属板放入40±3℃的硫酸120±3秒，除去碱性膜，从而达到化学抛光的效果。 |
水洗二次 | 使用DW （蒸馏水）清洗，空气搅拌 |
酸洗主要有三个目的：
1）除去金属板表面的碱性膜，从而达到化学抛光的效果；
2）中和作用，使其具备弱酸的环境；
3）造孔，酸进一步腐蚀金属板表面，得到较大尺寸的纳米孔洞。
工序三：电化学处理（TRI）
TRI－AL | 放在温度为60±3℃的TRI－AL液中（通电）处理15分±10秒，20秒之内移到水洗槽中 |
2次水洗 | 在去离子水中清洗2次 |
在电化学液中，金属板进一步被腐蚀，TRI－AL液在通电的作用下在大尺寸纳米孔中造出小尺寸的纳米孔。另外，从此工序开始必须使用去离子水清洗，保证纳米注塑时离子产生的负面作用。
工序四：热水处理（烫洗）
烫洗 | 在温度为50±3℃的去离子水中烫洗30±5秒 |
热水洗促进了水分子和化学药品分子的运动，从而提高了化学药品的扩散速度，达到强化水洗效果的目的。
工序五：烘烤
风淋 | 可使用脱水机，风淋2分钟，除去水分和油污 |
温风干燥 | 可放入烤箱干燥机中，设定温度80±5℃，时间为4分±10秒，常温下等待10分钟使其降温至室温。 |
脱脂、清洗完毕，将金属板脱水、烘干。注意：处理好的金属板一般都具有时效性，过期后效果会大打折扣！
二和其他制程的技术优缺点比较？ |

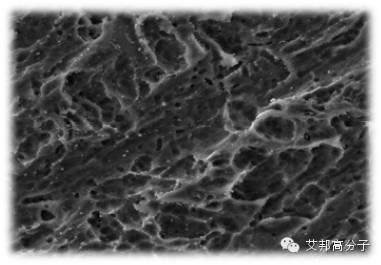

图：T处理后铝合金表面扫描电镜
和其他纳米注塑前处理比较，TRI处理消耗的化学品较少，比较环保；时效性较长，可达一个月以上；但由于是形成氧化孔洞，适合于铝材，不适合不锈钢和MIM件。具体总结如下表所示（HK处理液由东明化工有限公司发明）：
表：T、E、HK、TRI处理优缺点比较
技术优势 | 技术劣势 | |
T处理 | 生产效率高，适合不锈钢、铝合金和MIM，适合复杂结构件 | 使用大量强酸强碱污染环境，不适合压铸铝，时效只有一周 |
E处理 | 生产效率较高，结合强度高，适合复杂结构件，适合挤出铝和压铸铝，时效长达一月以上 | 不适合不锈钢和MIM |
HK处理 | 超强结合力，HK制程容易控制， 工艺安全环保， 塑料选择多样化，金属塑料结合体阳极氧化稳定。适合型材铝、压铸铝，时效一周以上。 | 不适合不锈钢和MIM |
TRI处理 | 结合强度高，适合复杂结构件，时效长达一月以上，使用的化学品较少 | 不适合不锈钢和MIM |
本文节选自王长明的《纳米成型技术的创新与应用》，艾邦高分子编辑整理，转载请注明来源
