无意中从网络看到射频技术服务平台这篇文章，大家可以通过细节了解这两年无线充电的发展；

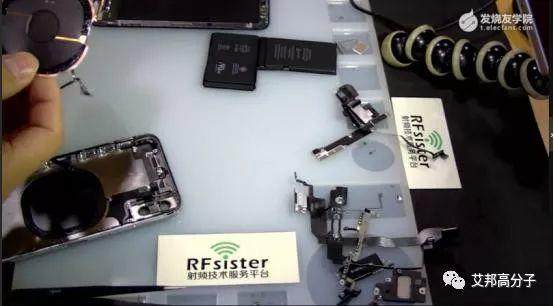

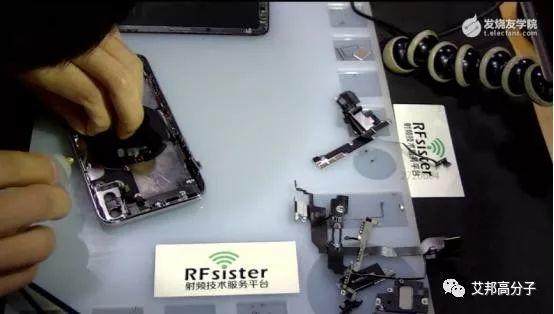

1：无线充电线圈，均匀加热处理；黑色部分是双面胶，PET膜，散热材料，以及磁性材料铁氧体片；
为得到较高的充电效率，减小或消除充电时电磁场对手机的影响，需要使用电池屏蔽片进行屏蔽。电磁屏蔽片的作用就是隔绝电磁波，阻止金属等材料吸收发射端设备发出的 电磁波并产生反方向的磁场。在手机无线充电接收端中，如果没有电磁屏蔽片，无线充电设备就无法完成近距离充电工作。
以智能手机为例，由于手机的特殊的结构，在手机里必须安装一个电池，这个电池实际上就是无线传输技术发展的噩梦——当发射线圈发射出来的磁场经过电池时，电池里面的金属就会产生感应电流，通常叫做“涡流”。这个涡流会产生一个跟发射线圈产生的磁场方向相反的磁场，抵消掉发射线圈形成的磁场，使得接收线圈接收到的感应电压下降；并且该涡流会转变成热量，使得手机电池非常热。因此，为了实现手机的无线传输，就必须在电力接收线圈和手机电池之间放置一个“隔金属”的装置，用于阻挡磁力线，避免磁力线到达电池内。常规的技术是使用一个高导磁率的铁氧体来做这个“隔金属”装置。
无线充电：7.5W 、电压10V
如果未来功率达到8点几W，10点几W，届时发热量就会增大，FPC材料就不行了，只能更换成绕金属铜线。

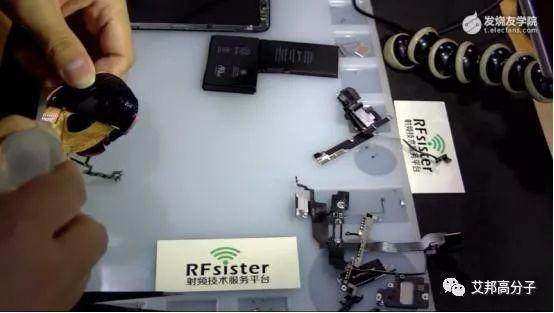

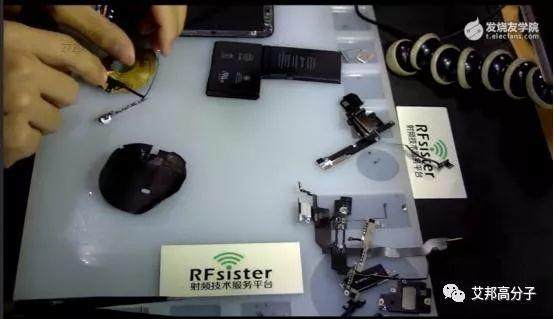

无线充电线圈拆卸掉了，黑色为石墨导热片
FPC+石墨导热片，测量的厚度为0.3mm
分析：
与其他厂商不同，苹果要求授权配件（线缆）厂商产品要过MFI（apple公司 “Made for iPhone/iPod/iPad”的英文缩写）认证。

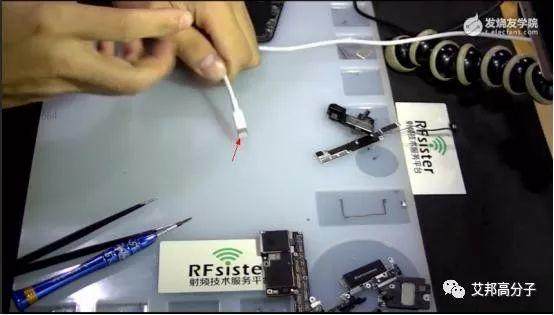

MFI认证的lightning接口数据线中包裹的金属丝是什么作用呢？
一方面是加固，防止扯断；其二，lightning接口PIN针（白色部分）与金属部位保持一定距离，用来调整阻抗。
未来几点趋势：
1：纳米晶替代铁氧体：由于Qi充电标准中的充电频率范围在100-200KHz之间，此区间使用非晶、纳米晶材料作为电磁屏蔽片的效果优于铁氧体。
2：FPC线圈被绕线线圈方案替代。当功率增加时，铜线可以增加横截面积调整；据说绕线方案成本也只有FPC方案的三分之一；
3：功率更高，效率提升。
