什么是半导体陶瓷零部件?

半导体设备由腔室内和腔室外组成,陶瓷大部分用在离晶圆更近的腔室内。核心设备腔体内广泛使用的重要零部件陶瓷件是使用氧化铝陶瓷、氮化铝陶瓷、碳化硅陶瓷等先进陶瓷材料经精密加工后制造的半导体设备零部件。

先进陶瓷材料在强度、精度、电学性能和耐腐蚀性等方面的优异表现,能满足真空、高温等特殊环境下的半导体制造复杂性能要求。

半导体设备的先进陶瓷材料零部件主要应用于腔室内,其中部分零部件直接与晶圆接触,是集成电路制造中关键的精密零部件,可以分为圆环圆筒类、气流导向类、承重固定类、手爪垫片类、模块五大类,具体详细介绍如下:

圆环圆筒类

图 摩尔环【来源德玛克(浙江)精工科技有限公司

1.摩尔环主要应用薄膜沉积设备位于工艺腔室内与晶圆直接接触,起到增强气体导向、绝缘以及耐腐蚀的作用。

2.保护环主要应用于薄膜沉积设备刻蚀机,位于工艺腔室内,起到保护静电卡盘、陶瓷加热器等关键模组部件的作用。

3.边缘环主要应用于薄膜沉积设备刻蚀机,位于工艺腔室内,起到控制等离子体稳定不逸出的作用。

图 碳化硅聚焦环,CoorsTek

4.聚焦环主要应用于薄膜沉积设备、刻蚀机、离子注入设备,位于工艺腔室内,与晶圆距离<20mm起到将腔室内等离子体聚集的作用。

5.防护罩主要应用于薄膜沉积设备刻蚀机,位于工艺腔室内,起到密封并吸附工艺残留物的作用。

图源:珂玛科技

6.接地卡环主要应用于薄膜沉积设备、刻蚀机,位于腔室,起到固定并支撑零部件的作用。

7.内衬主要应用于刻蚀机,位于工艺腔室内,起到增强气体导向,使成膜更均匀的作用。

8.保温筒主要应用于薄膜沉积设备、刻蚀机、离子注入设备,位于工艺腔室内,起到提高设备控温性能的作用。

9.热电偶保护管主要应用于各类半导体前道设备,位于腔室,起到保护热电偶在相对稳定温度和理化环境下工作的作用。

(二) 气流导向类

图 刻蚀设备用喷嘴CoorsTek

1.喷嘴主要应用薄膜沉积设备、刻蚀机位于工艺腔室内,起到引导气体流向,协助工艺气体分布更均匀 且流速稳定,形成工艺环境作用

2.气流分配主要应用薄膜沉积设备、刻蚀机位于工艺腔室内,起到引导气体流向,协助工艺气体分布更均匀 且流速稳定,形成工艺环境作用

3.限制环主要应用于薄膜沉积设备、刻蚀机,位于工艺腔室内,起到引导气体流向,协助工艺气体分布更均匀 ,且流速稳定,形成工艺环境的作用。

4.扩散板主要应用于薄膜沉积设备、刻蚀机,位于工艺腔室内,起到引导气体流向,协助工艺气体分布更均匀 ,且流速稳定,形成工艺环境的作用。

5.喷嘴盖板主要应用于薄膜沉积设备、刻蚀机,位于工艺腔室内,起到喷嘴的安装依附部件,并可吸附工艺残留物的作用。

承重固定类

1.晶圆载台主要应用薄膜沉积设备、刻蚀机位于工艺腔室内晶圆直接接触起到承载晶圆,是静电卡盘、陶瓷加热器的重要零部件之一

2.起模顶杆主要应用氧化扩散设备、沉积设备位于工艺腔室内晶圆直接接触,起到控制晶圆在腔室内升降作用

3.轴承主要应用各类半导体前道设备位于腔室外起到连接、引导设备机械运动方向作用

4.导轨主要应用于各类半导体前道设备,位于腔室外,起到连接、引导设备机械运动方向的作用。

5.陶瓷螺杆主要应用于各类半导体前道设备,位于腔室内、腔室外,起到连接固定,替代金属零部件,起到耐腐蚀、抗氧化作用的作用

6.陶瓷帽主要应用于各类半导体前道设备,位于腔室内、腔室外,起到连接固定,替代金属零部件,起到耐腐蚀、抗氧化作用的作用。

手爪垫片类

1.机械手臂主要应用各类半导体前道设备位于腔室内、腔室外,与晶圆直接接触,起到晶圆在腔室内外传送作用

2.绝缘件主要应用各类半导体前道设备位于腔室内、腔室外,起到防止电流导通,部分亦发挥绝热功能作用

3.散热片主要应用各类半导体前道设备位于工艺腔室内,起到设备零部件冷却作用

模块

▲ 陶瓷真空吸盘(来源:韶阳科技股份有限公司

1.真空吸盘主要应用刻蚀设备位于工艺腔室内晶圆直接接触吸盘通过真空抽气吸引晶圆并保持其平整度,同时通过水路管道控温,使工艺反应效果更优作用

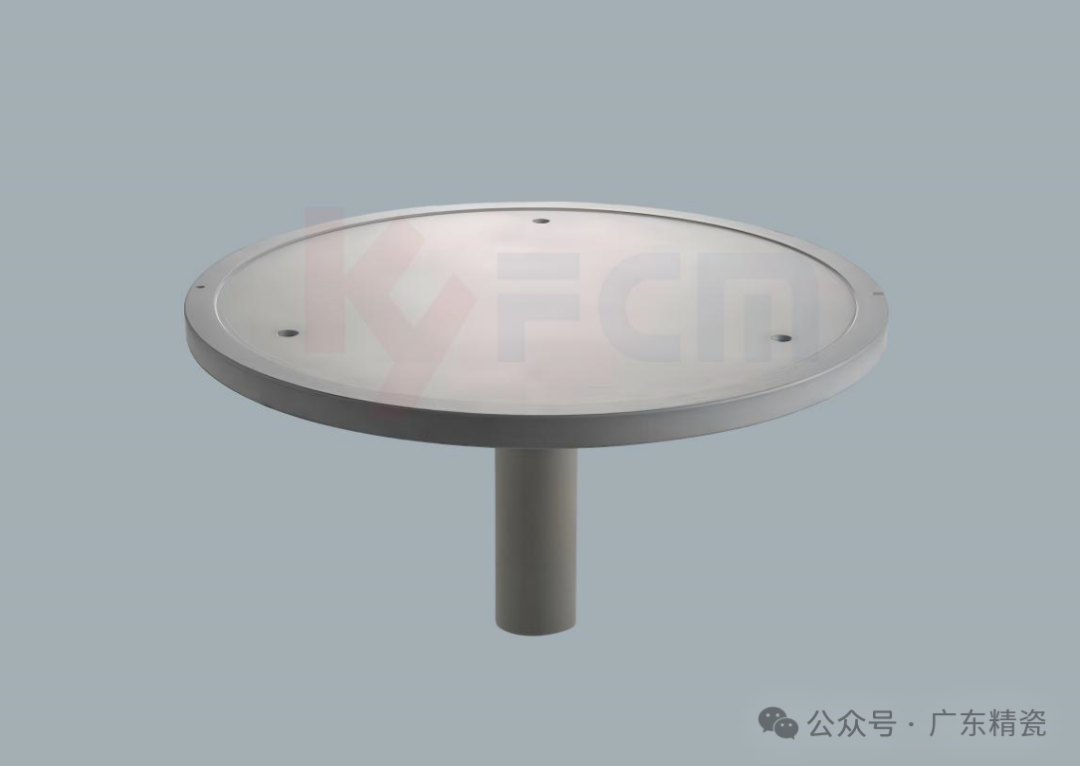

▲ 图源:广东精瓷



2.陶瓷加热器主要应用薄膜沉积设备、激光退火设备位于工艺腔室内晶圆直接接触起到承载并使晶圆获得稳定、均匀的工艺温度及成膜条件作用

▲静电卡盘【来源:国机金刚石(河南)有限公司】

3.静电卡盘主要应用刻蚀设备、部分薄膜沉积设备位于工艺腔室内晶圆直接接触起到静电吸附晶圆,使完成刻蚀、沉积等工艺反应作用。

4.超高纯碳化硅套件主要应用氧化扩散设备位于工艺腔室内与晶圆部分直接接触为晶圆摆放提供支架和均匀热源,在1,000℃以上高温环境下保持机械强度

文章内容参考:珂玛科技招股说明书
