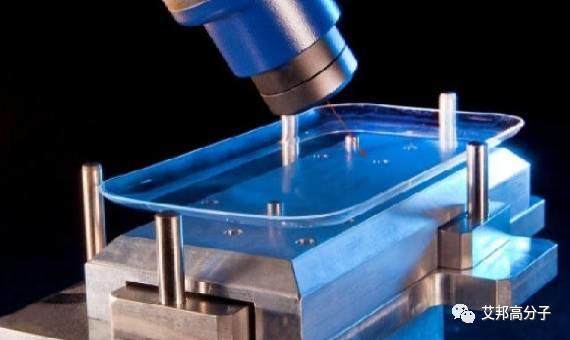

手机3D玻璃检测是组装前的必要工序,也是3D玻璃制程难点之一。首先,玻璃本身透明性好,反射率低;其次,3D玻璃需要检测弧度、轮廓度、R角等复杂参数。NEXTEC擅长于高精度非接触式测量技术,对于透明产品、薄壁件很有优势,下面我们来看看NEXTEC能够检测手机3D玻璃哪些参数:

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

该PPT内容较长,主要包括:

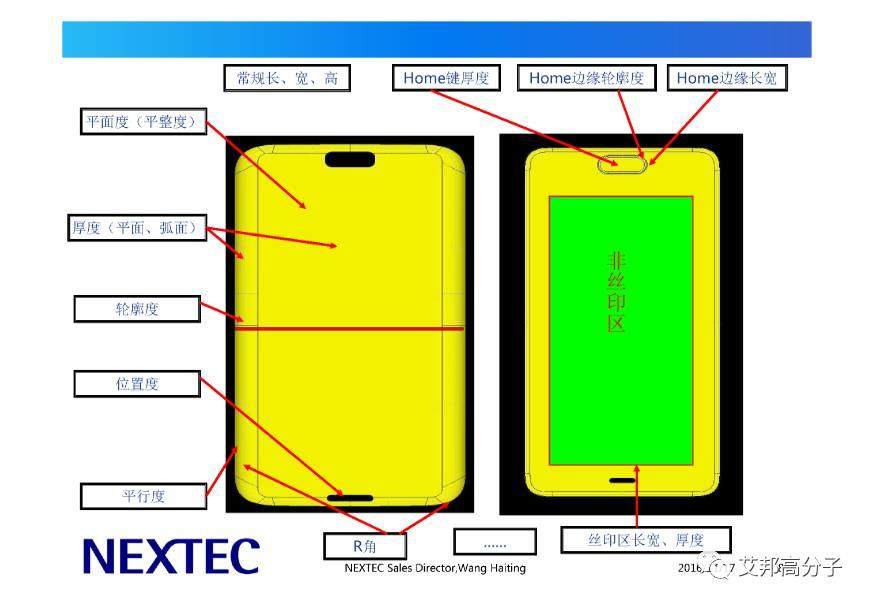

1、NEXTEC玻璃检测尺寸类型

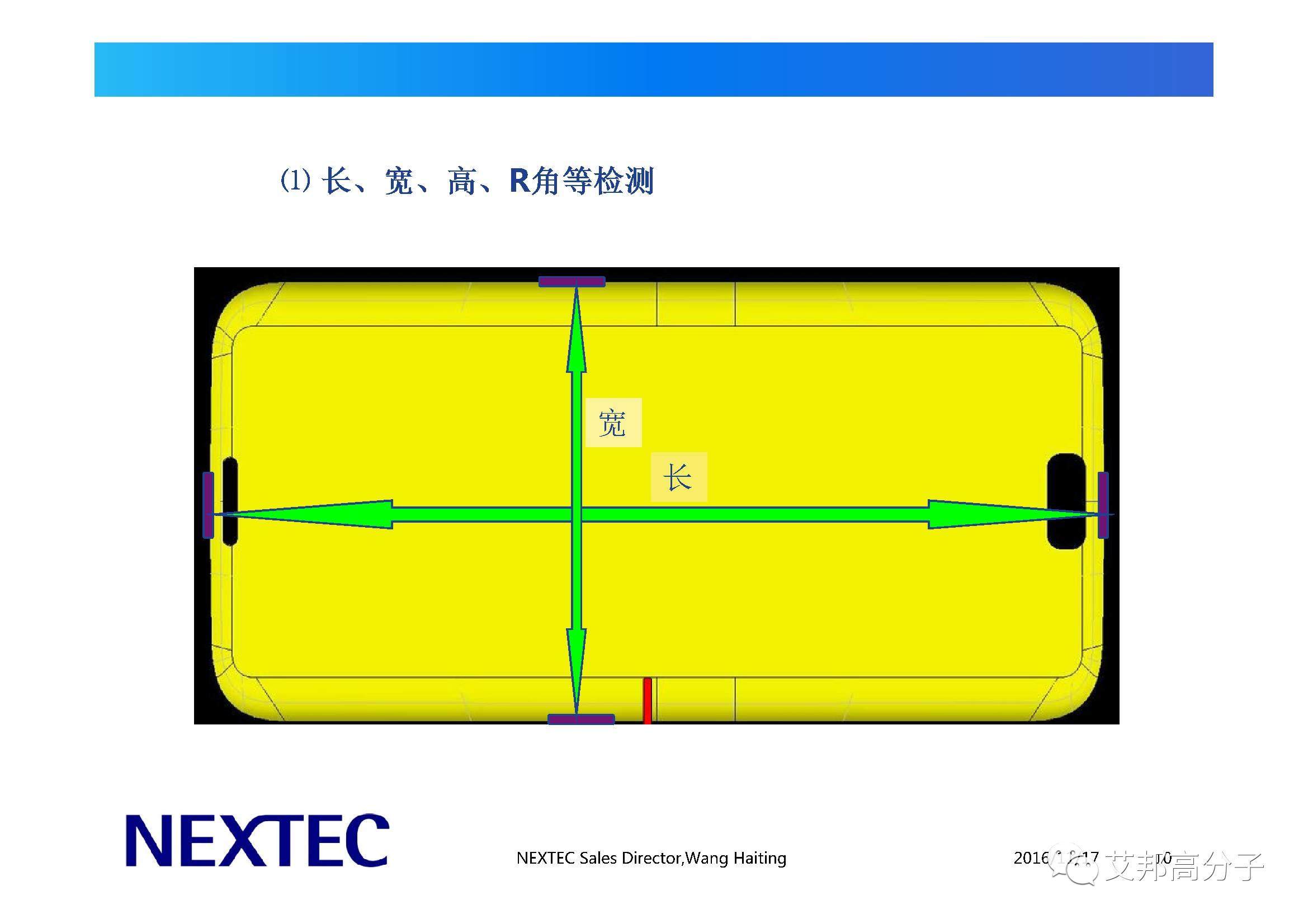

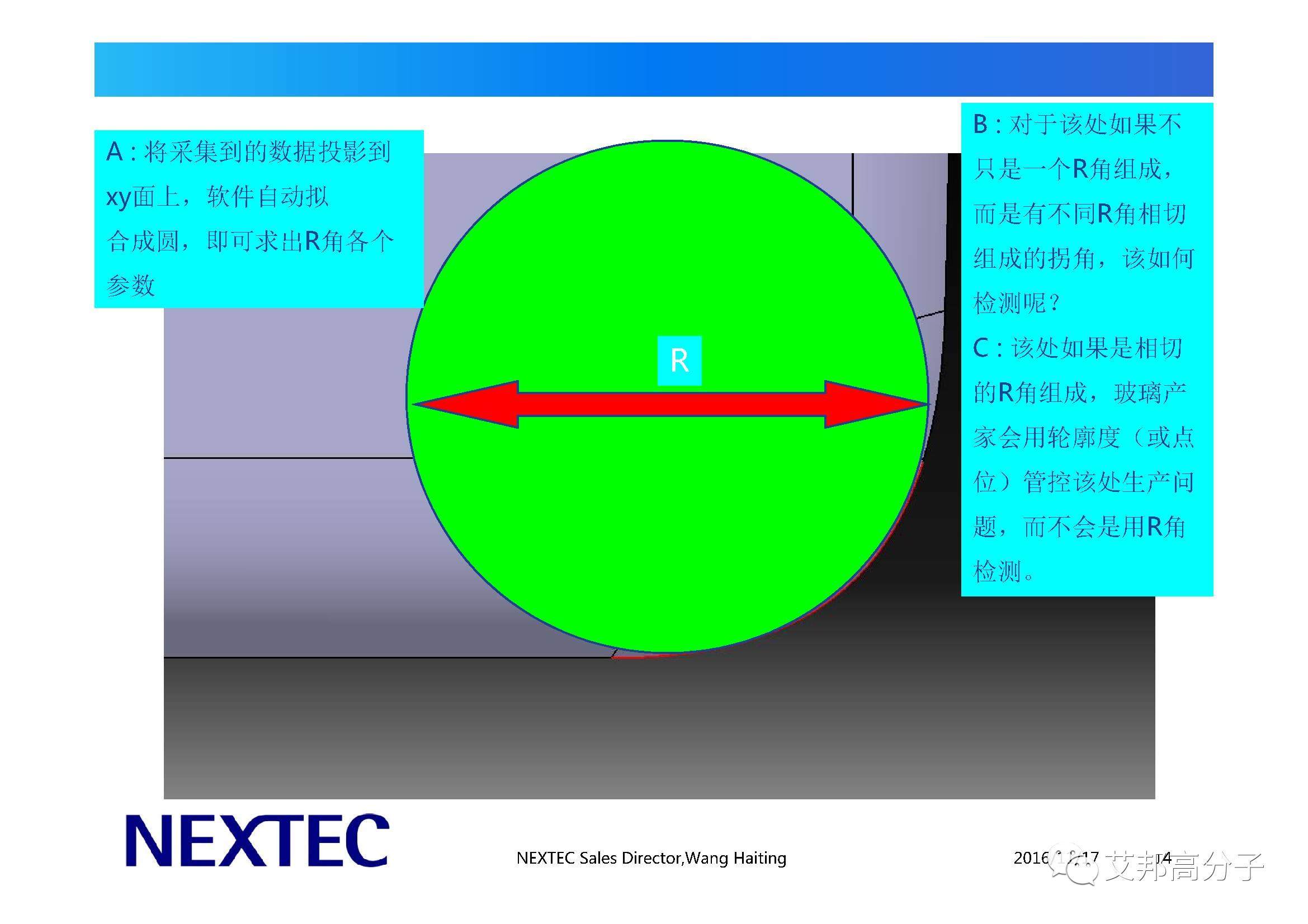

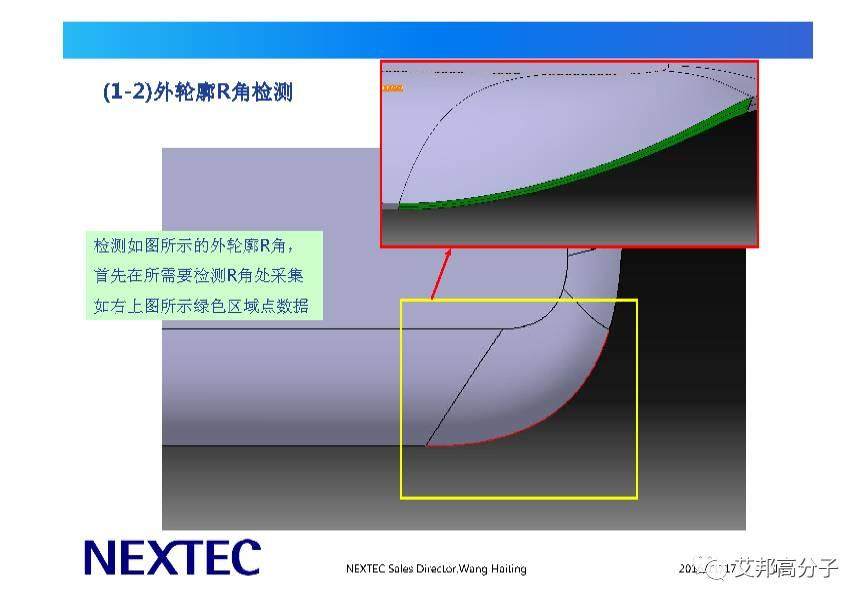

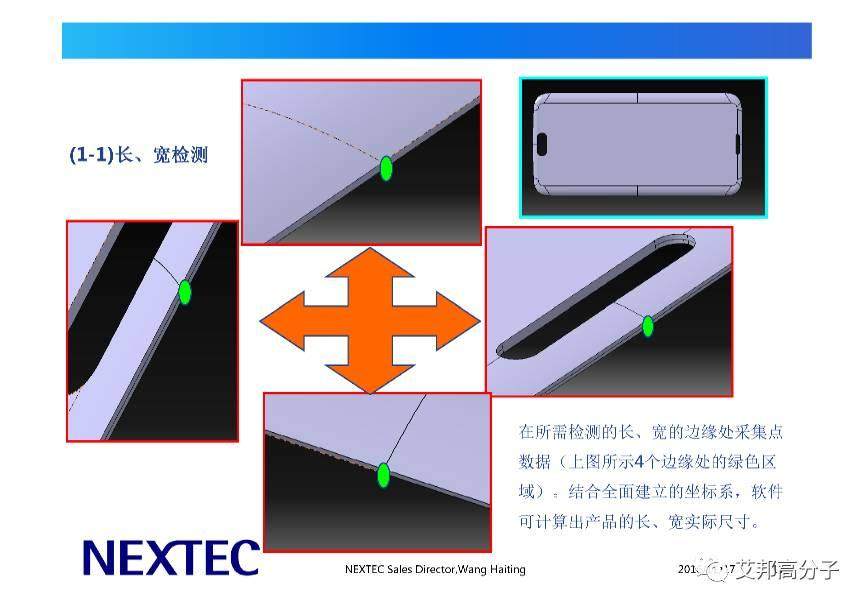

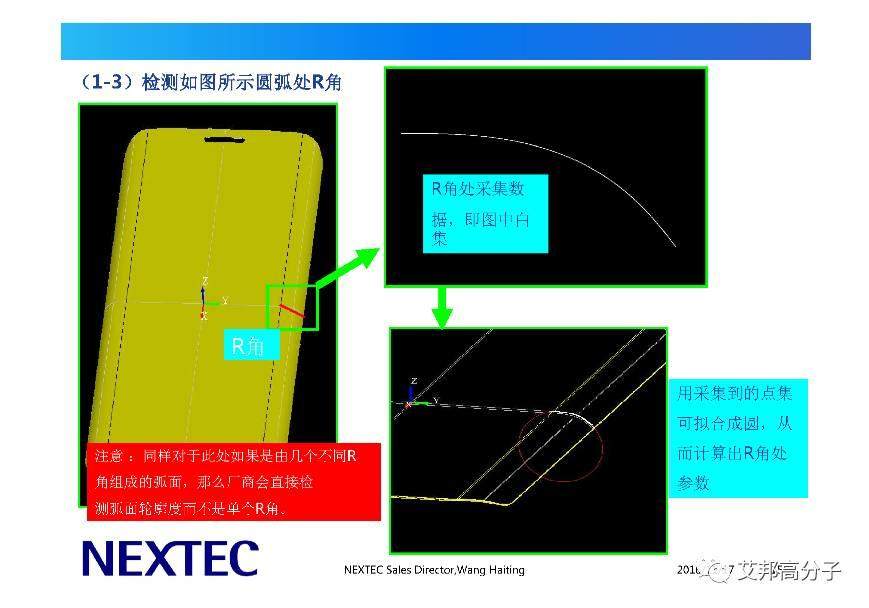

(1)长、宽、高、R角等

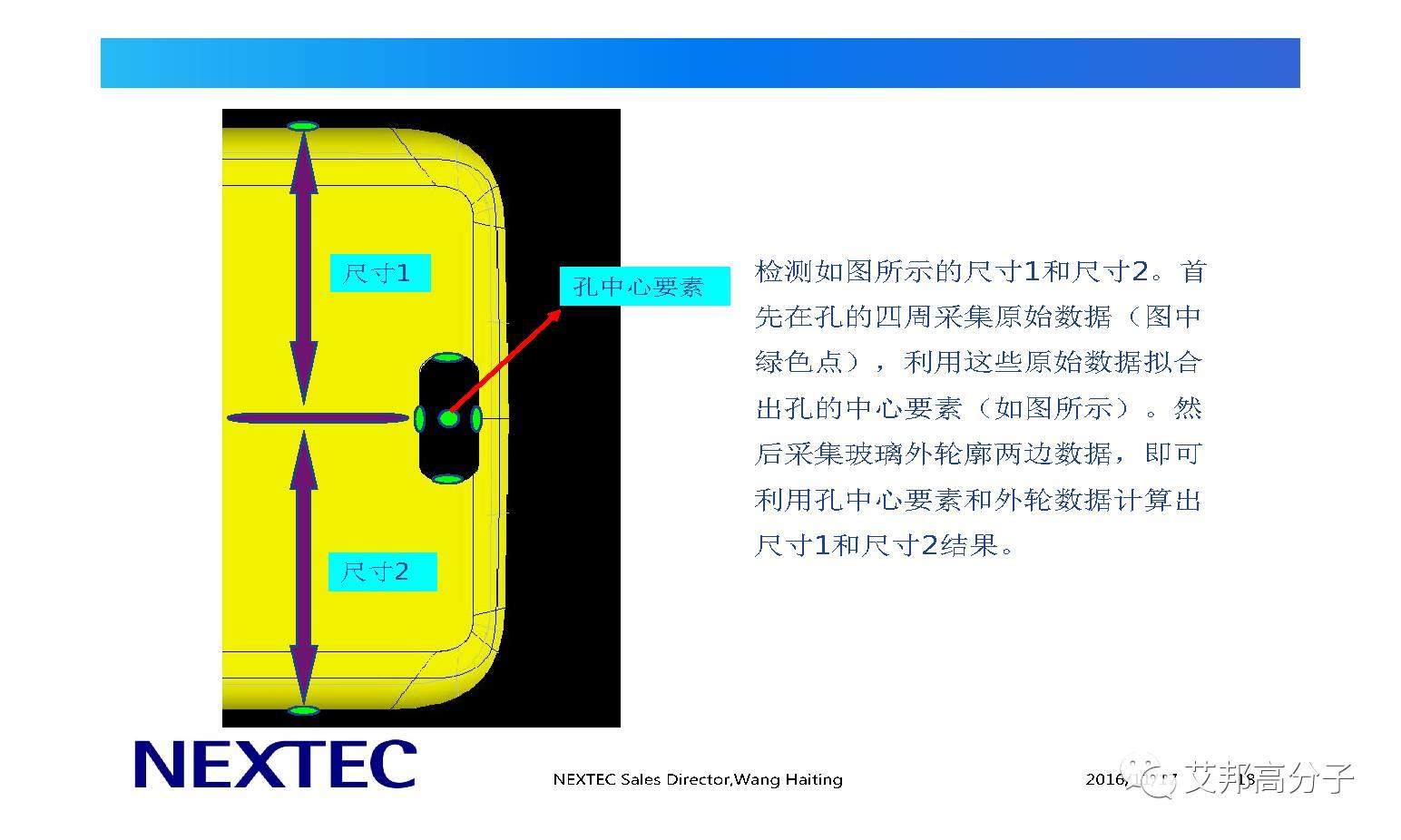

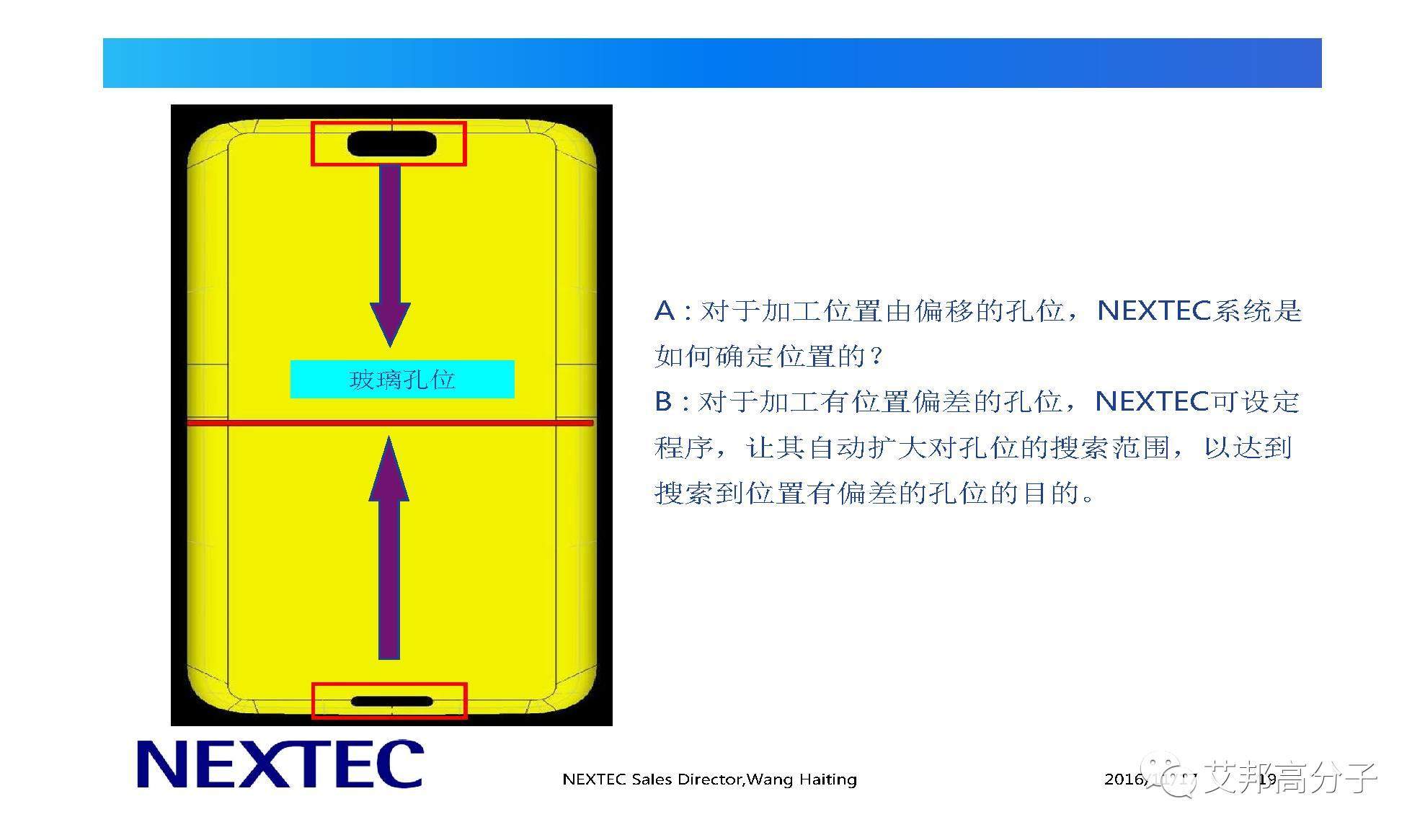

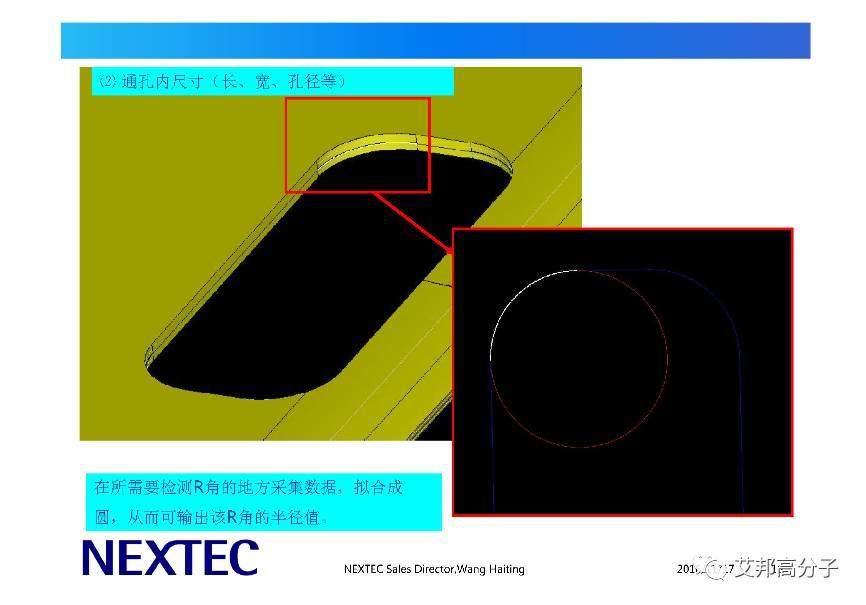

(2)通孔内直径(长、宽、孔径等)

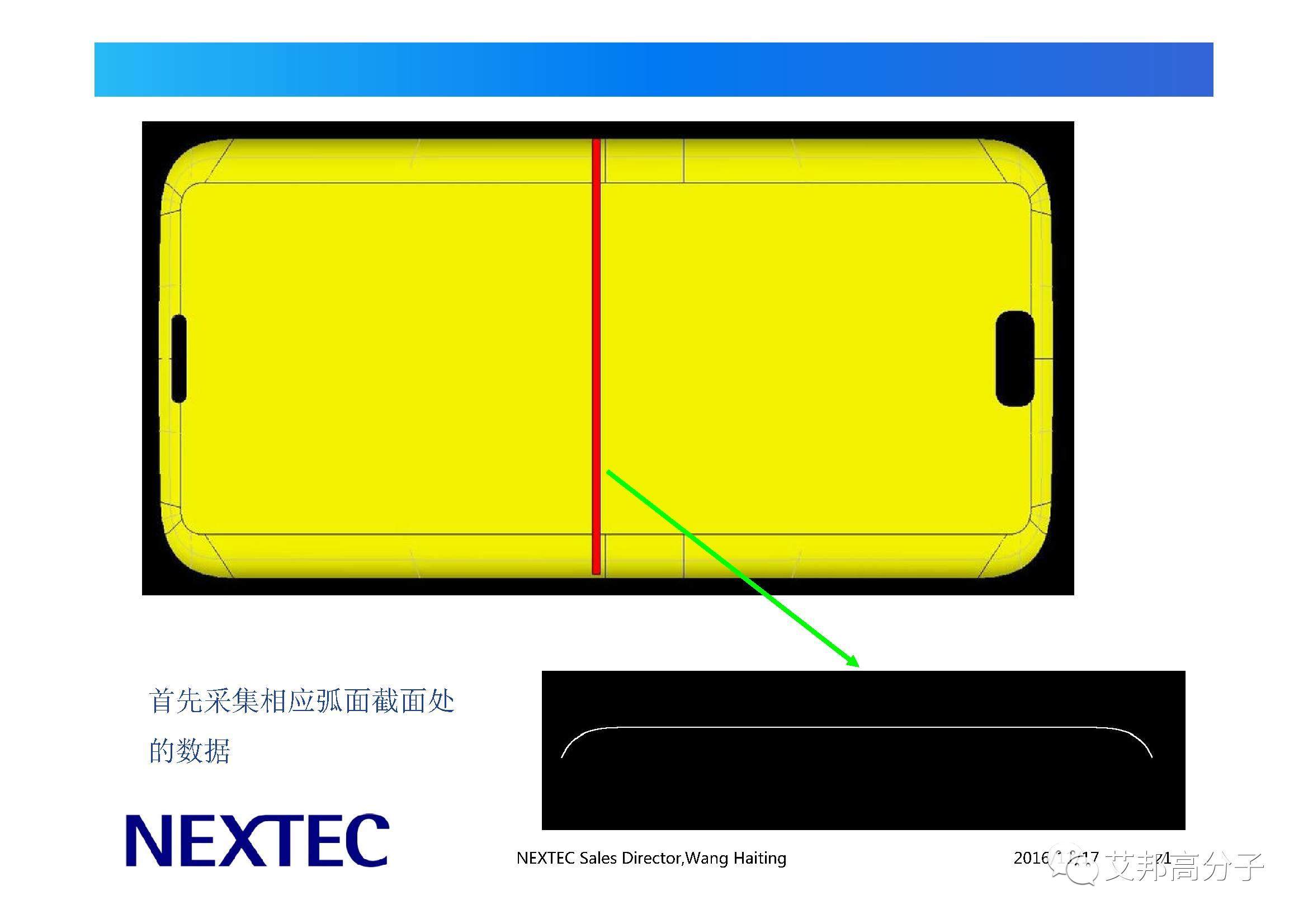

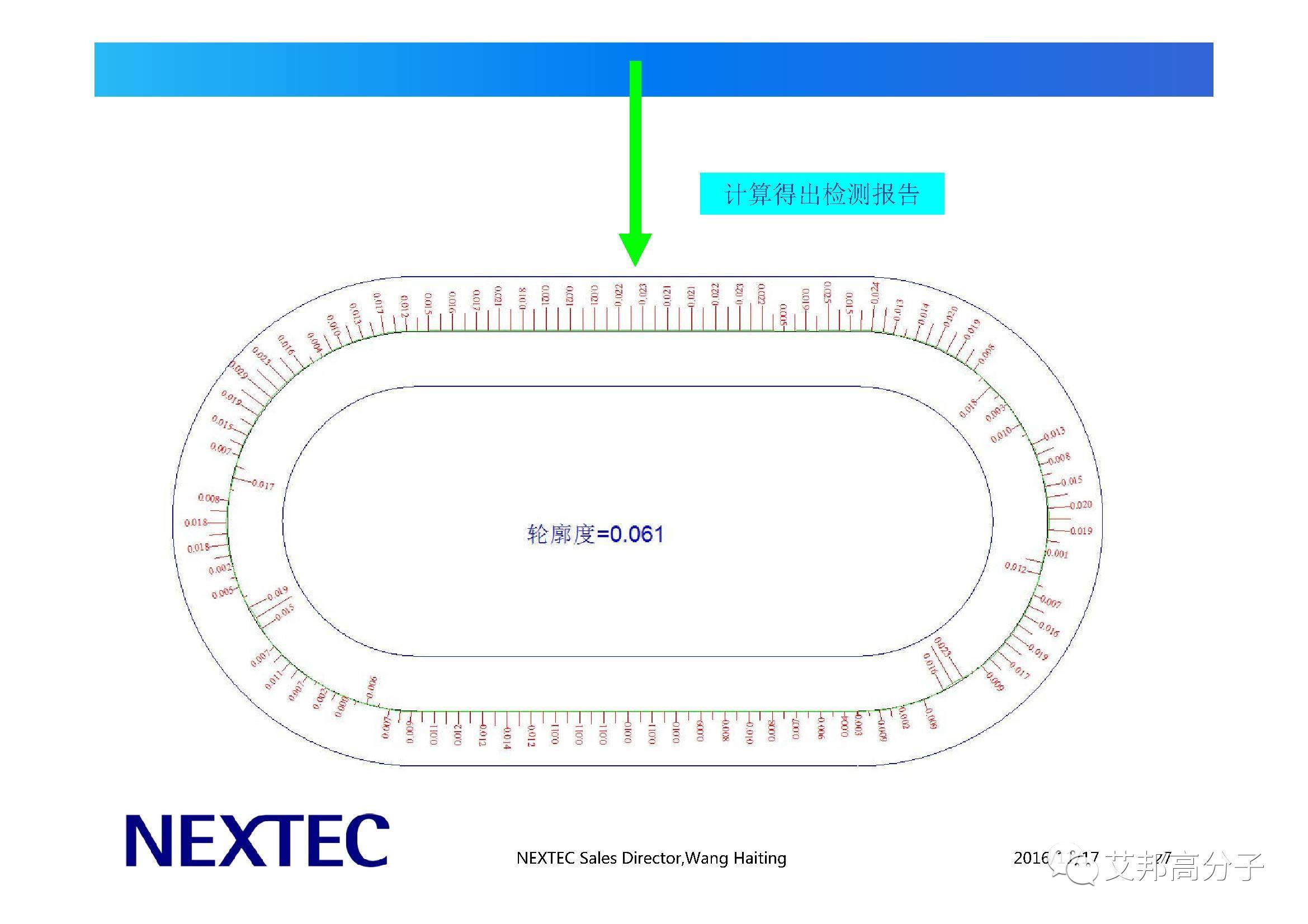

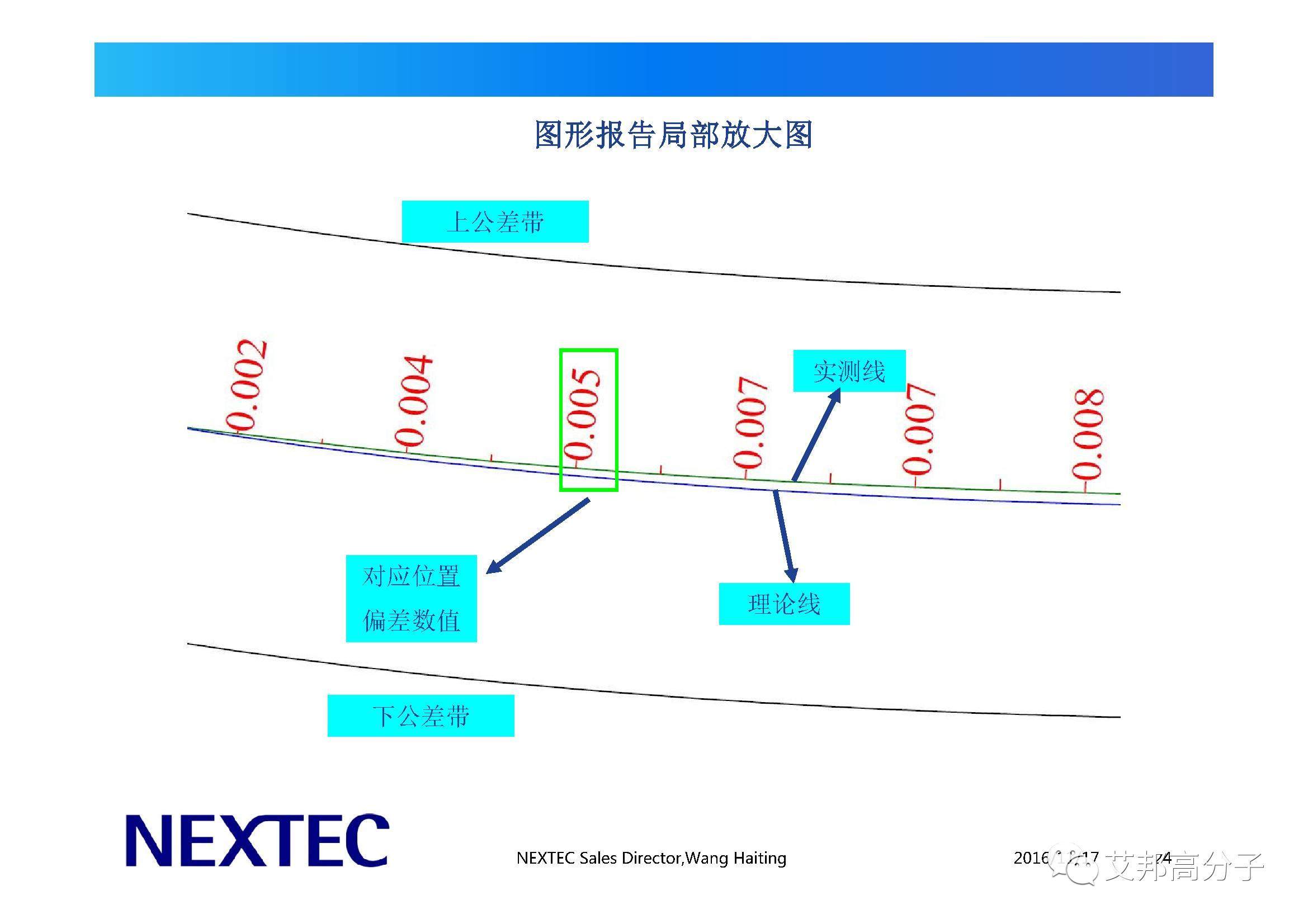

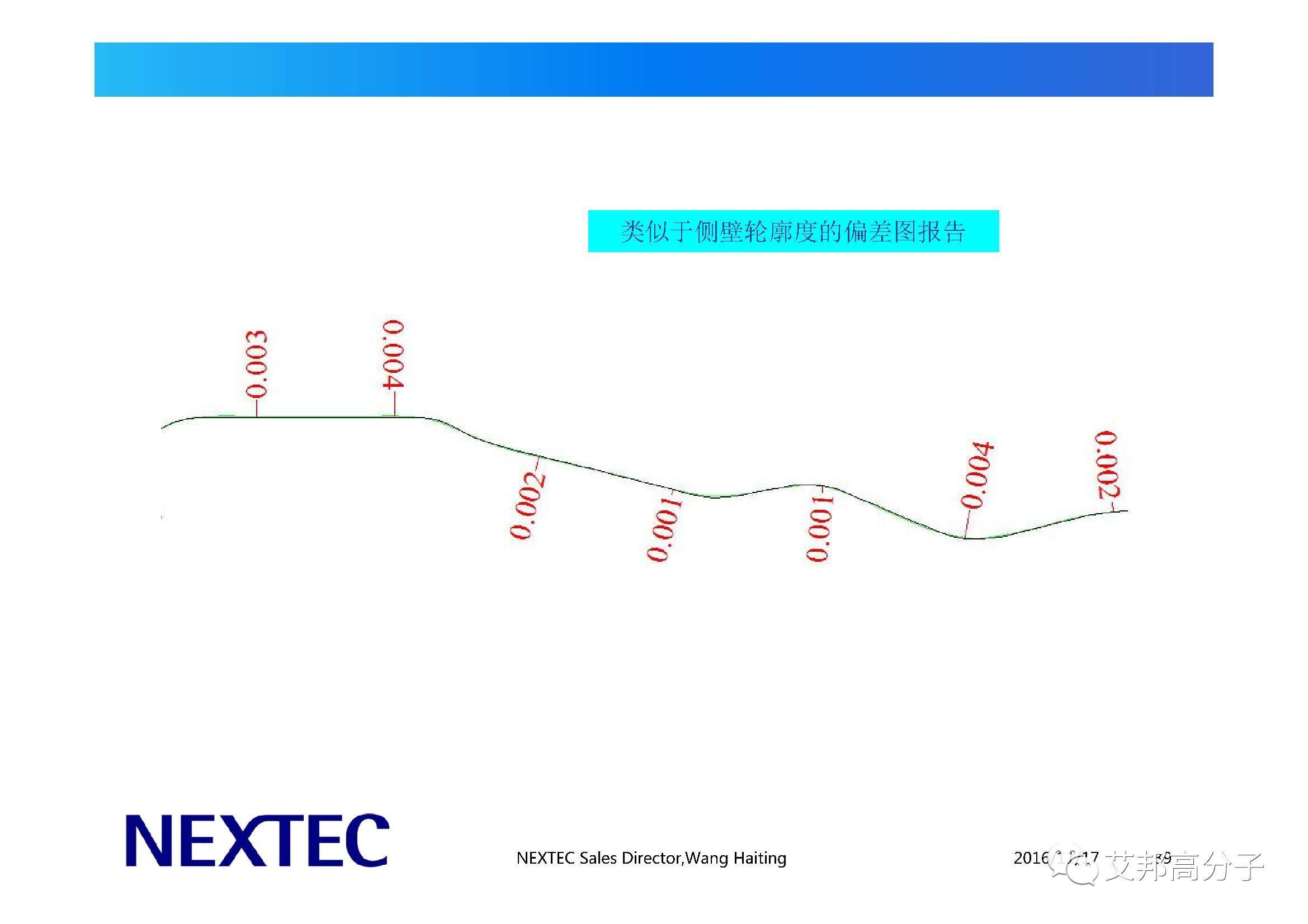

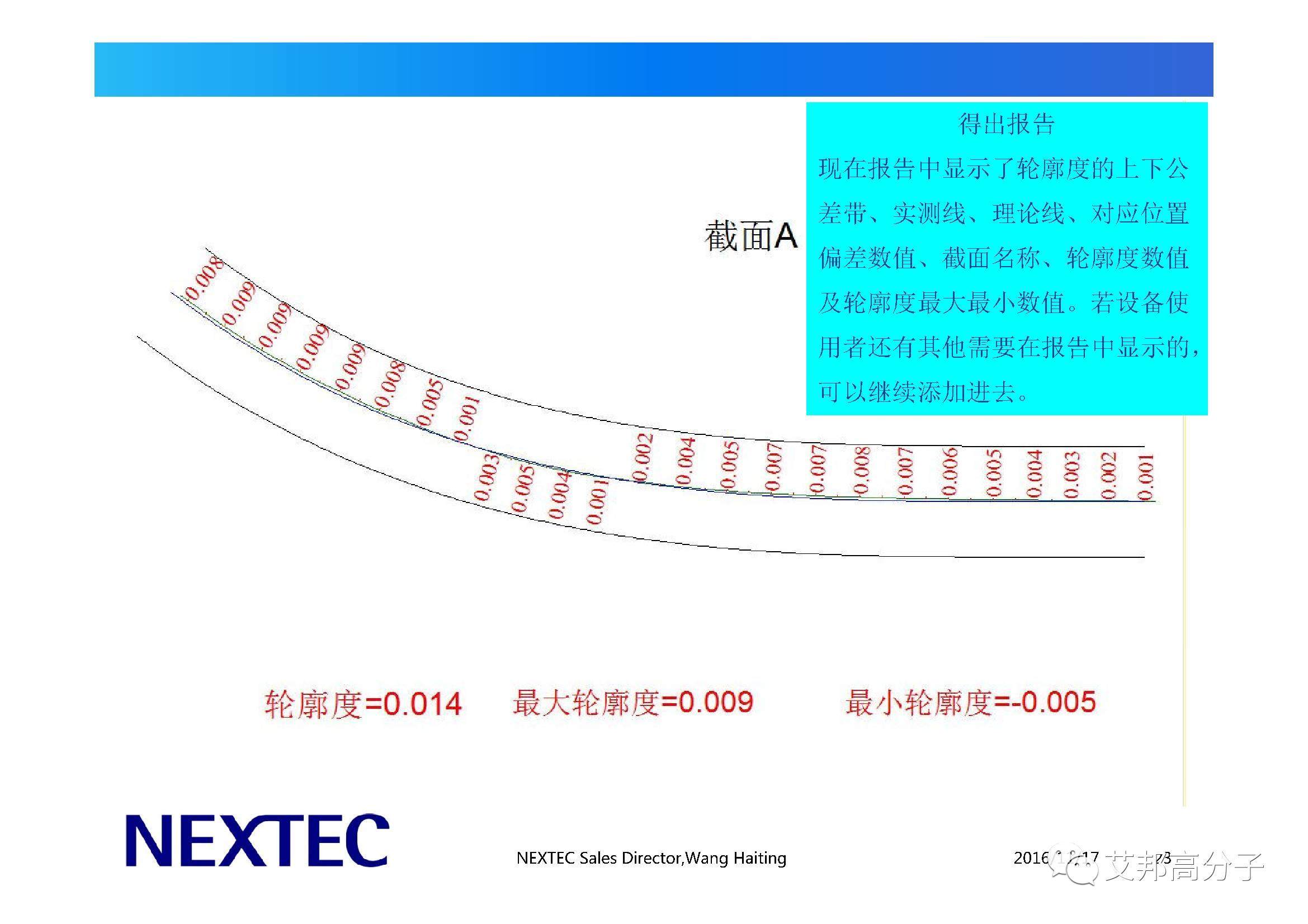

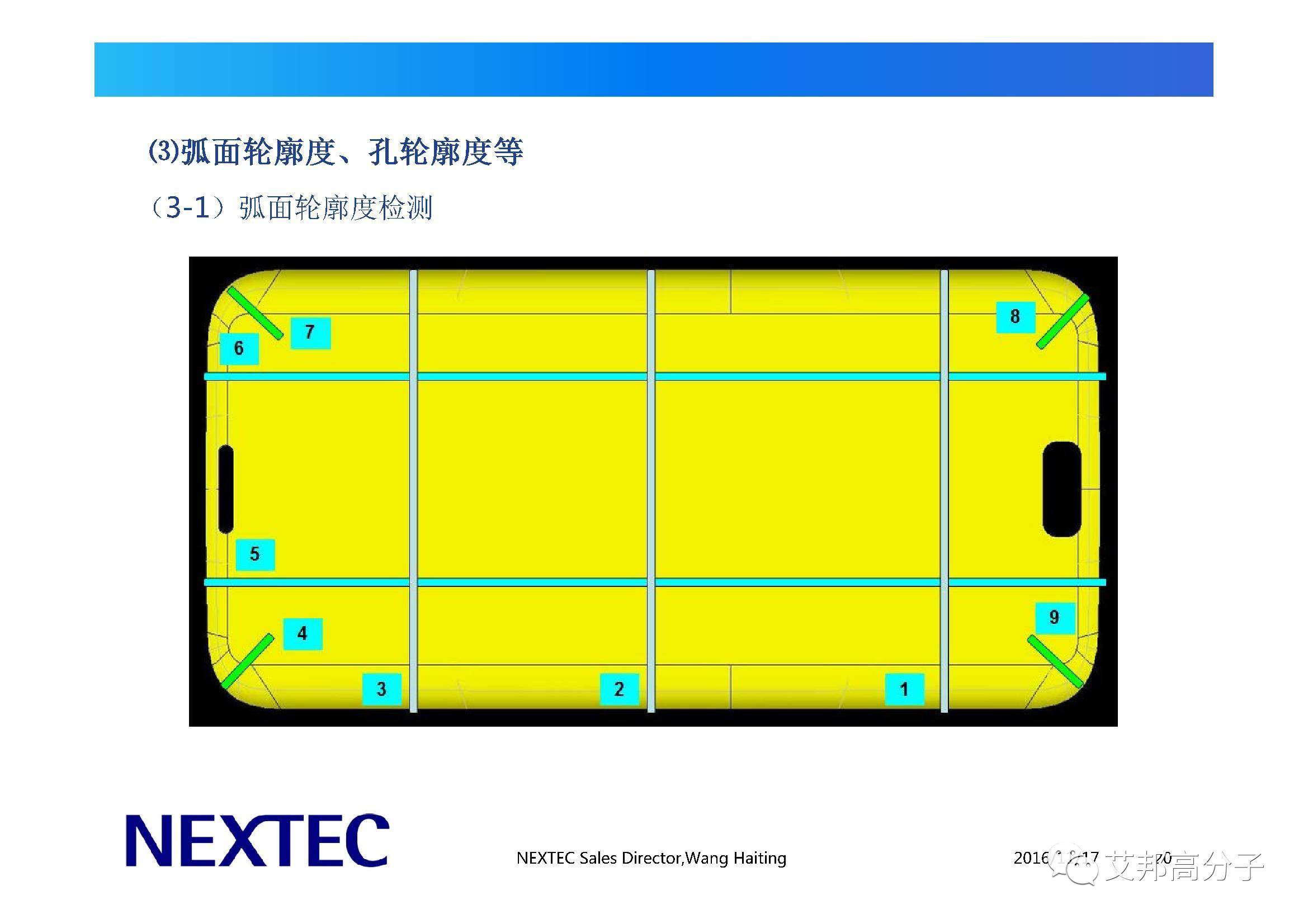

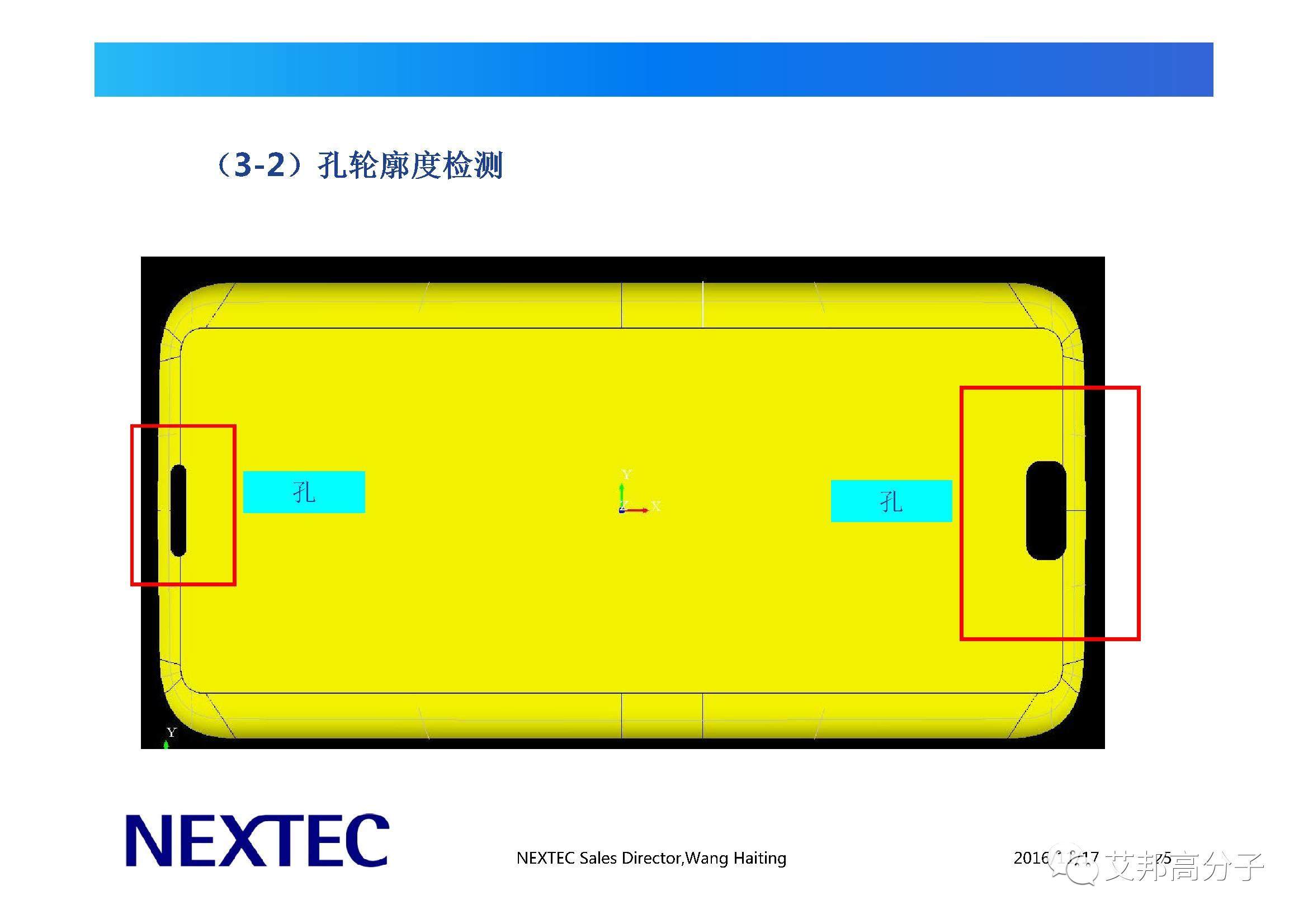

(3)弧面轮廓度、孔轮廓度等

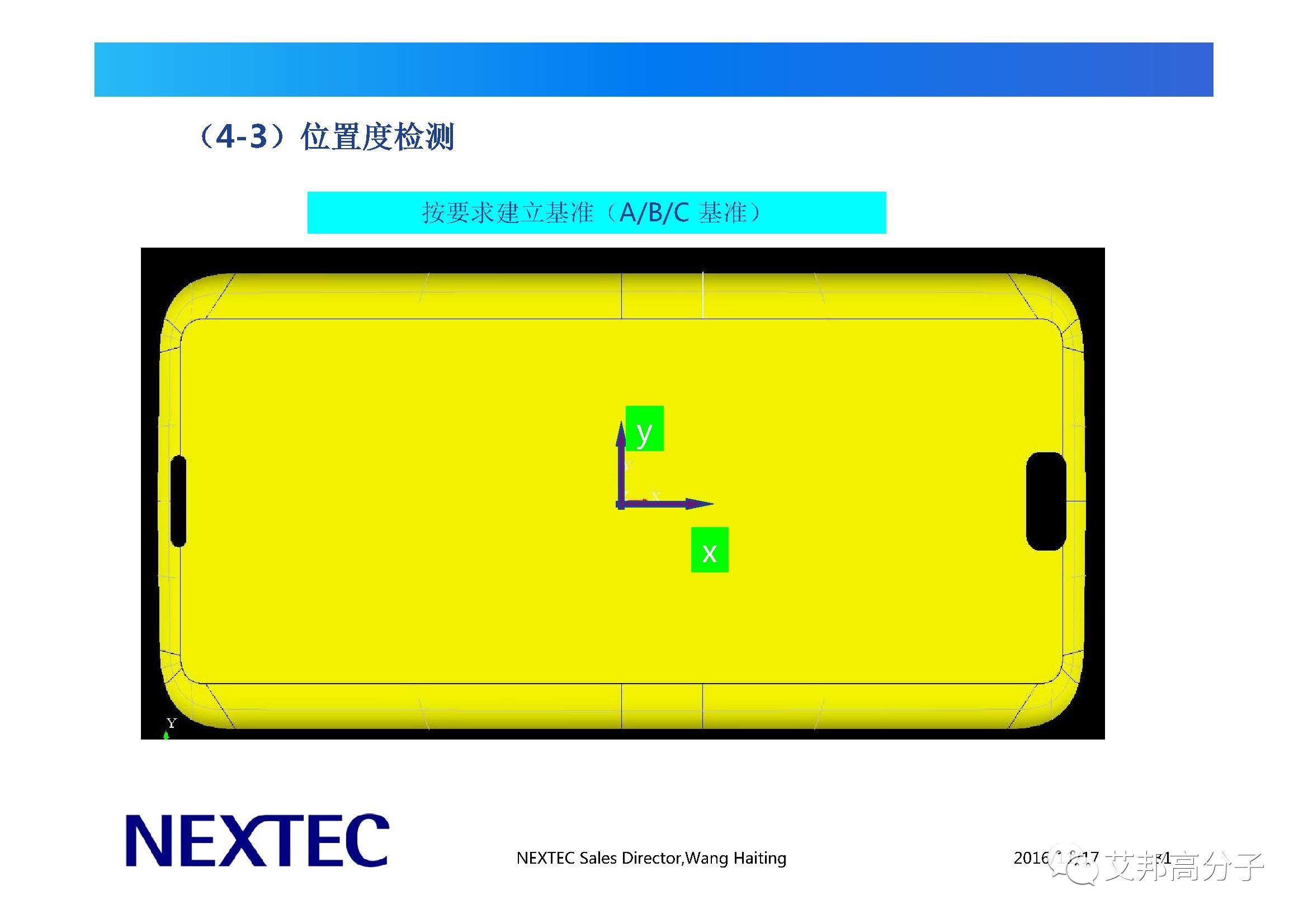

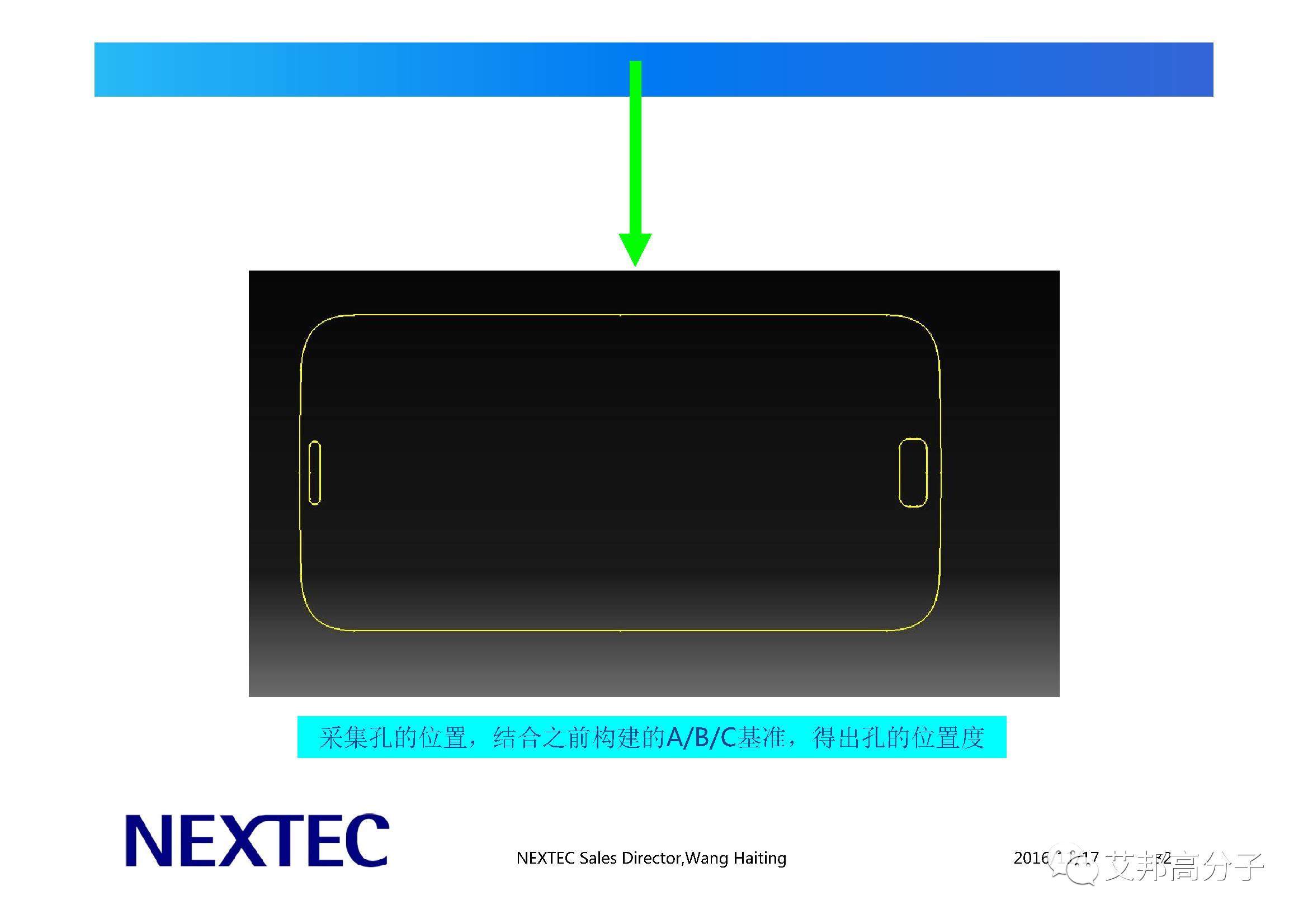

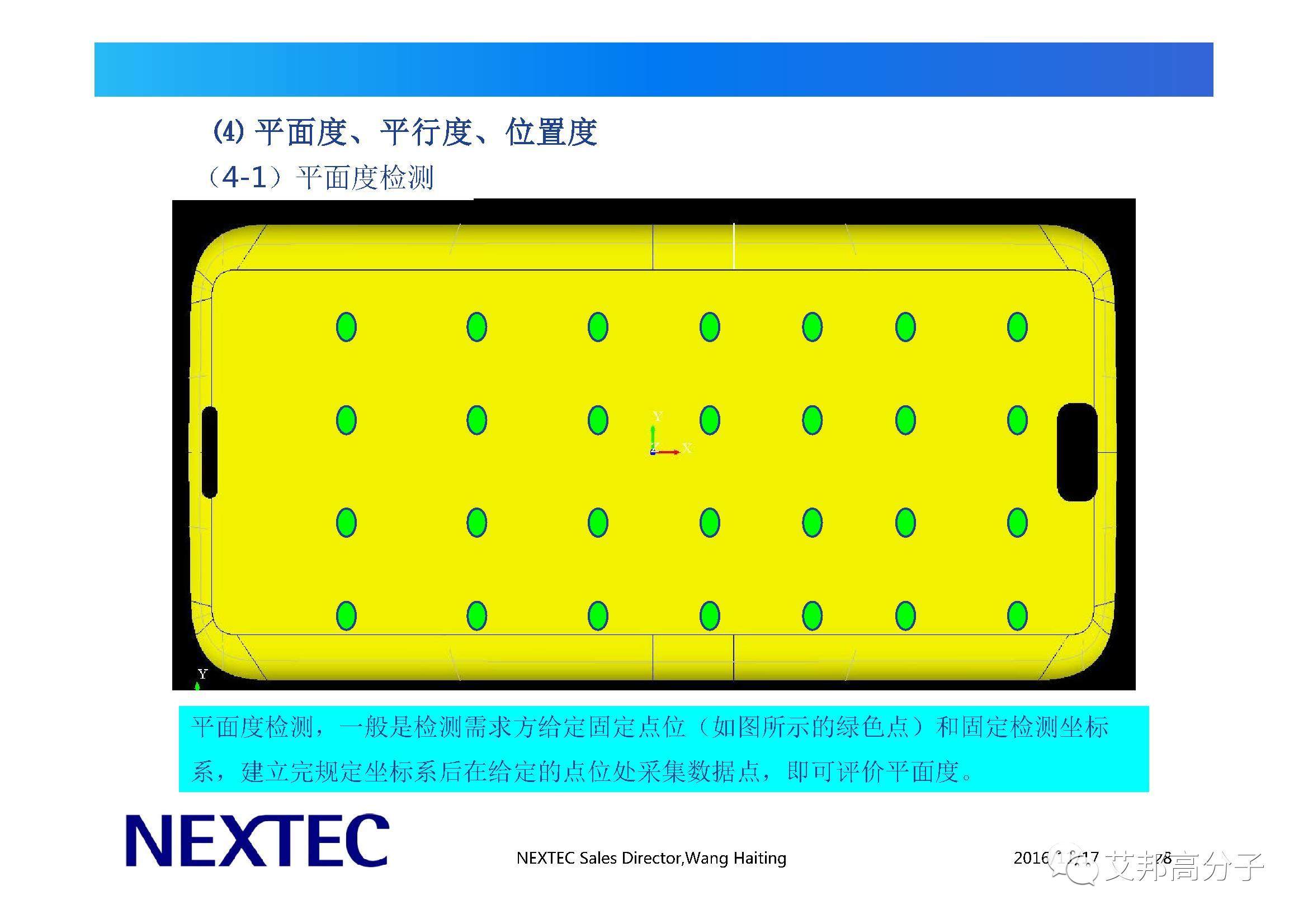

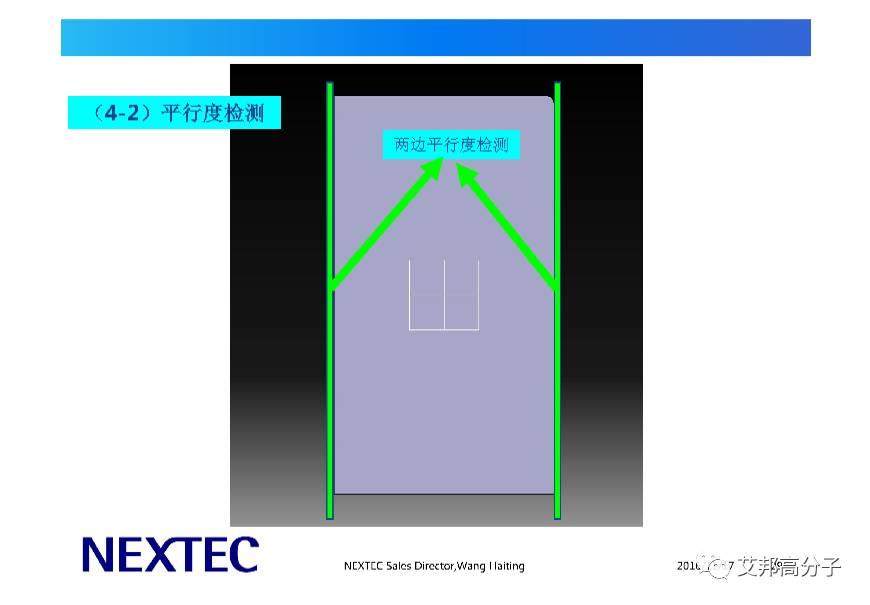

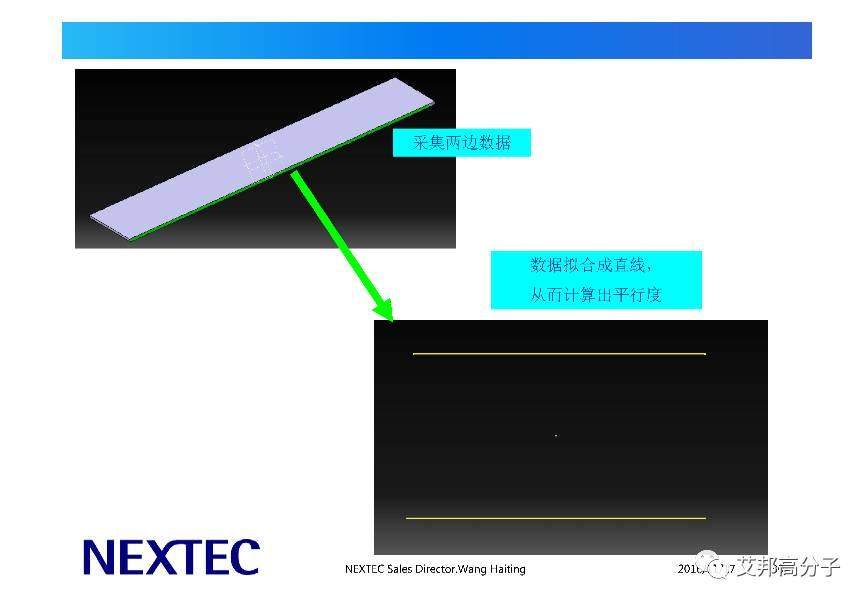

(4)平面度、平行度、位置度

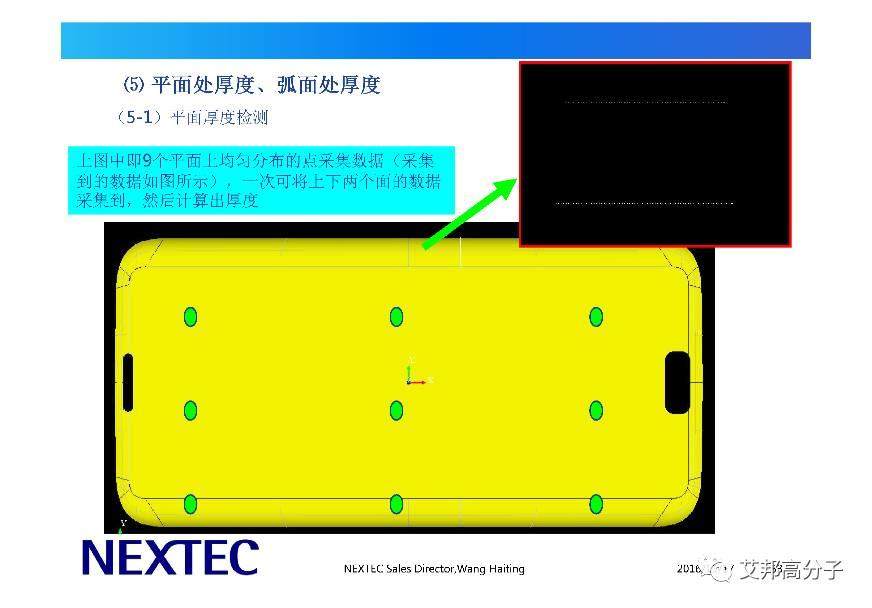

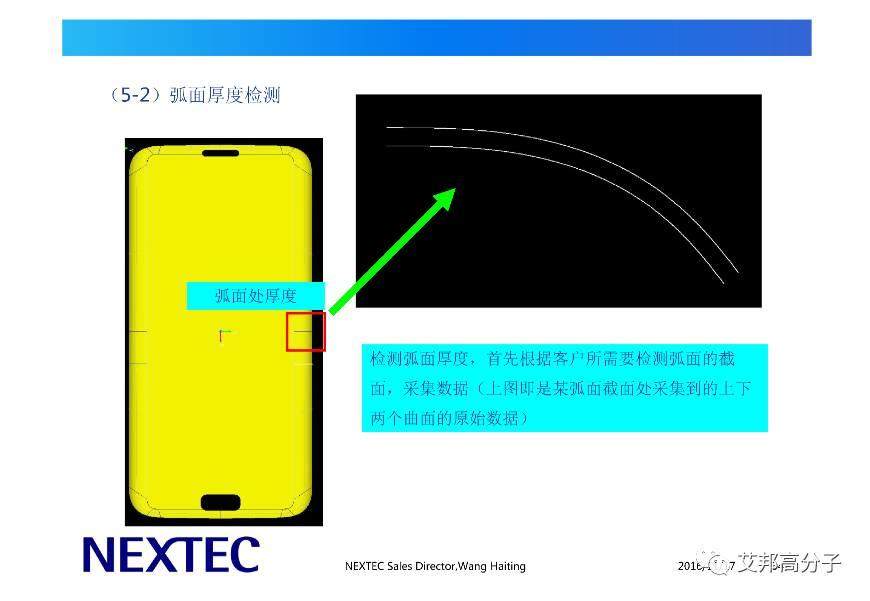

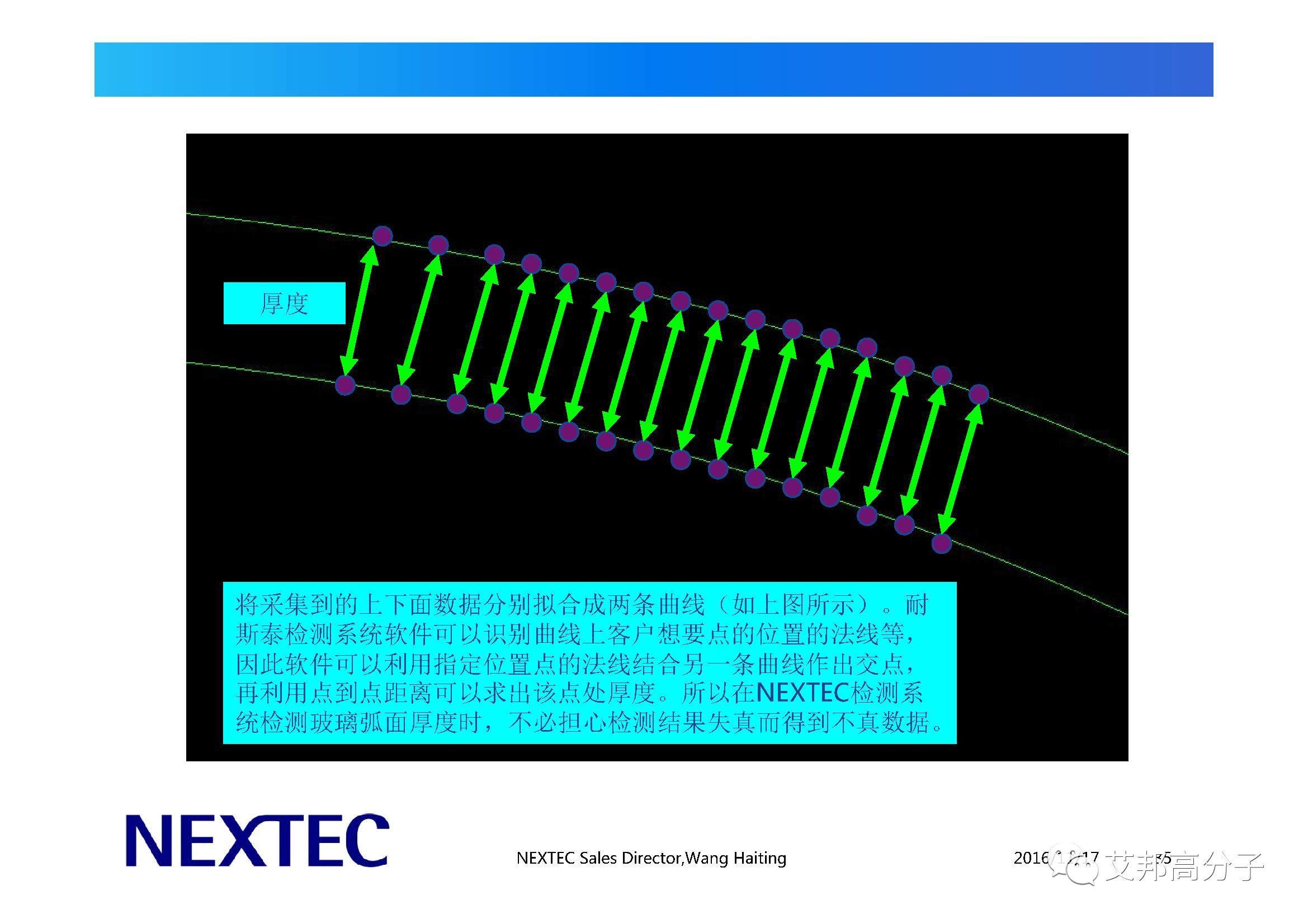

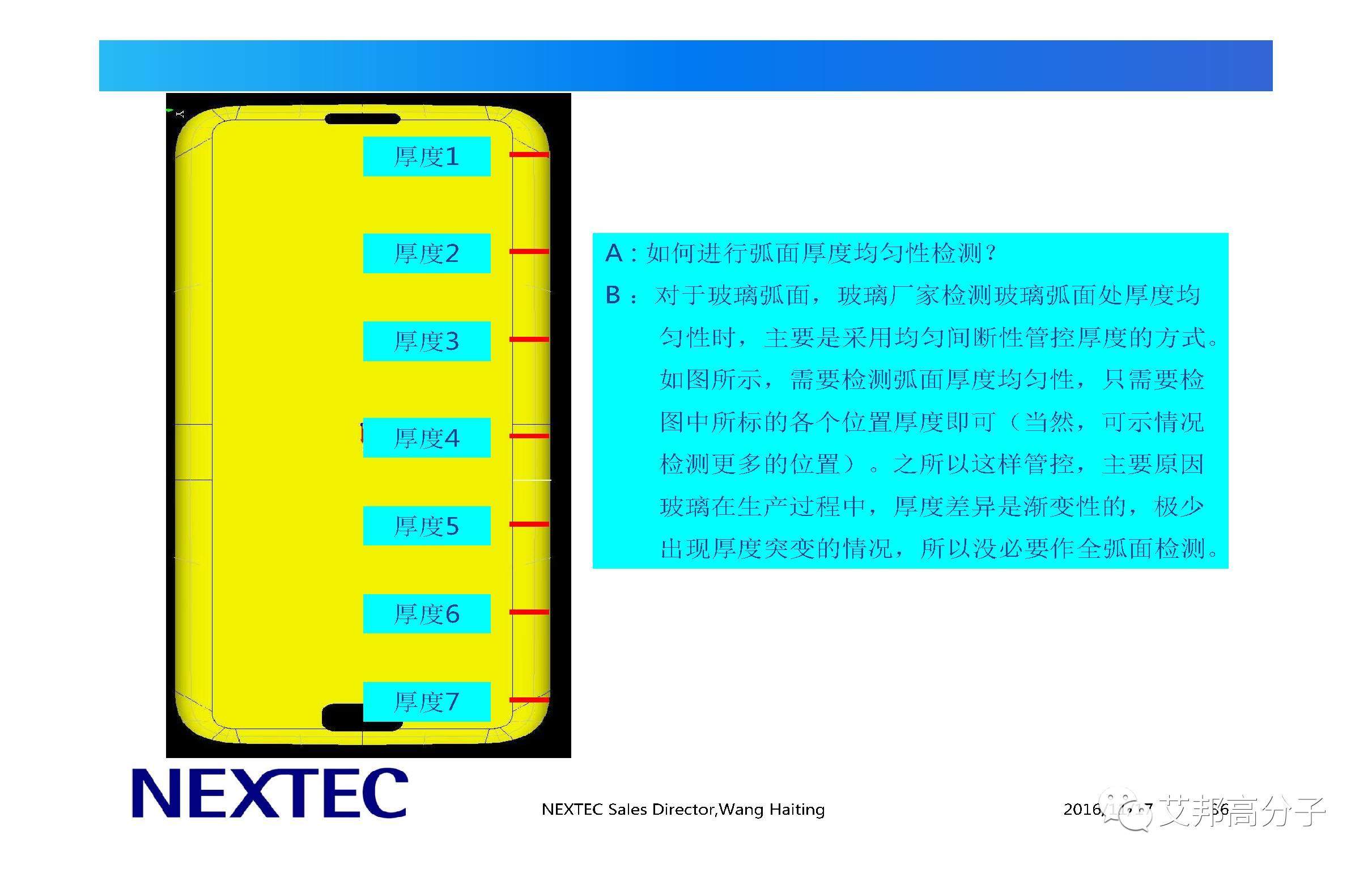

(5)平面处厚度、弧面处厚度

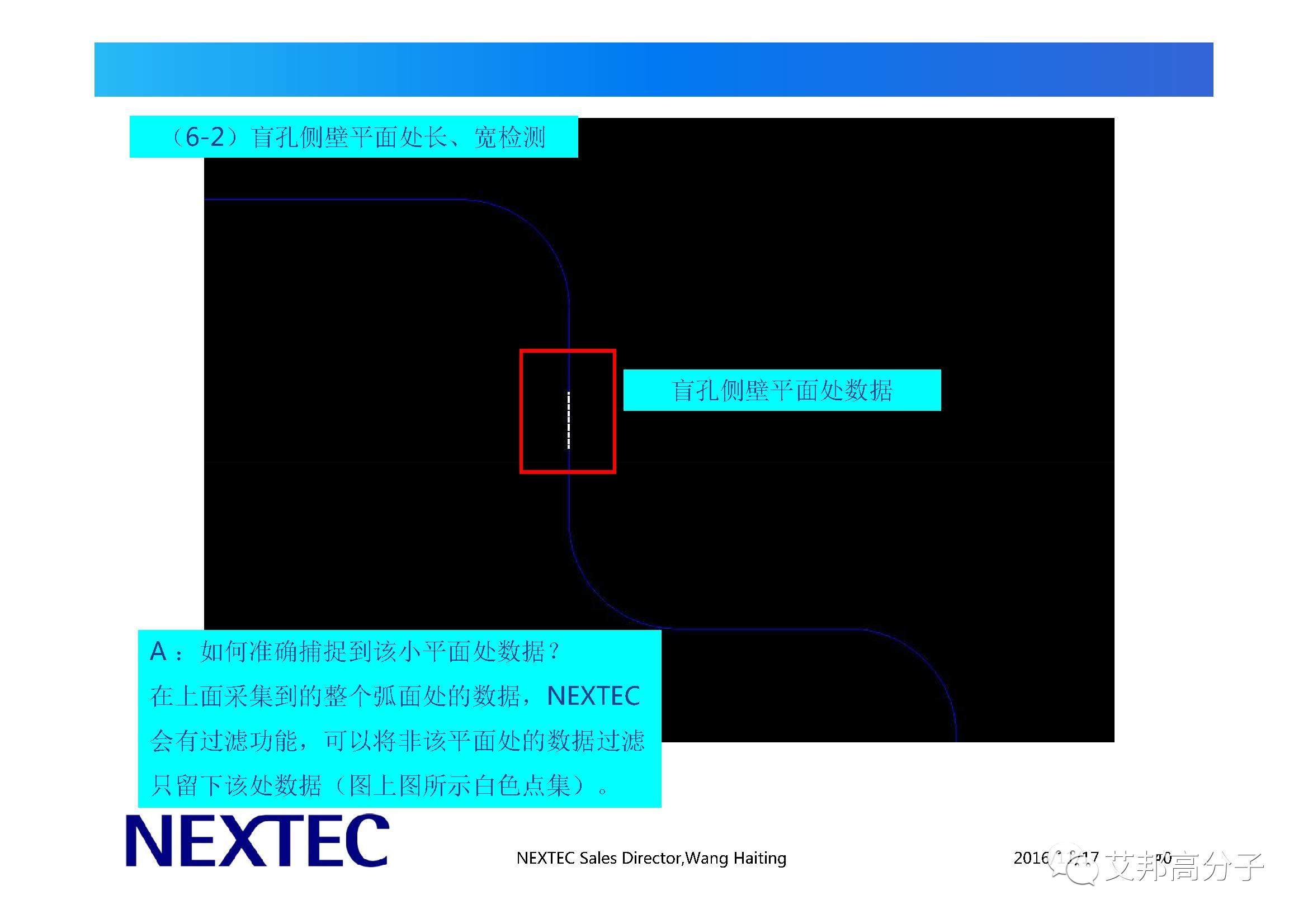

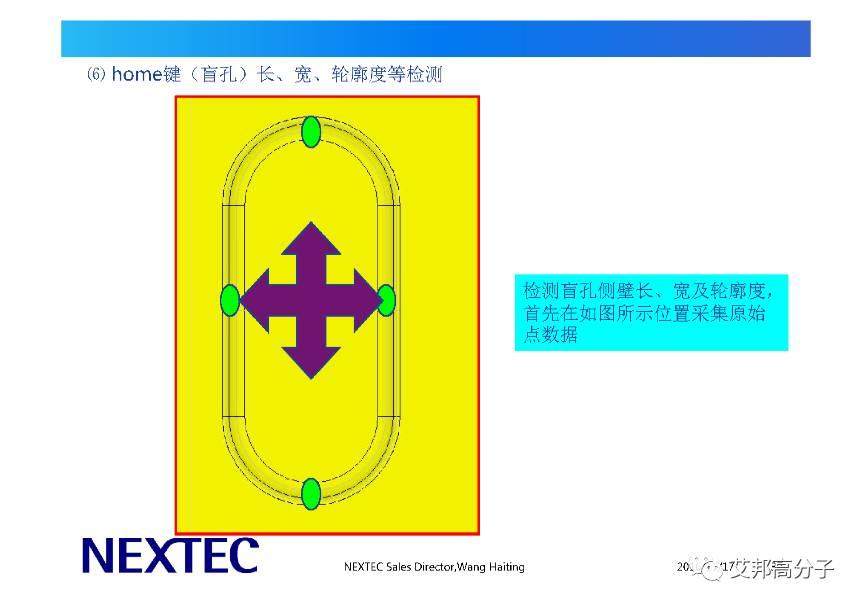

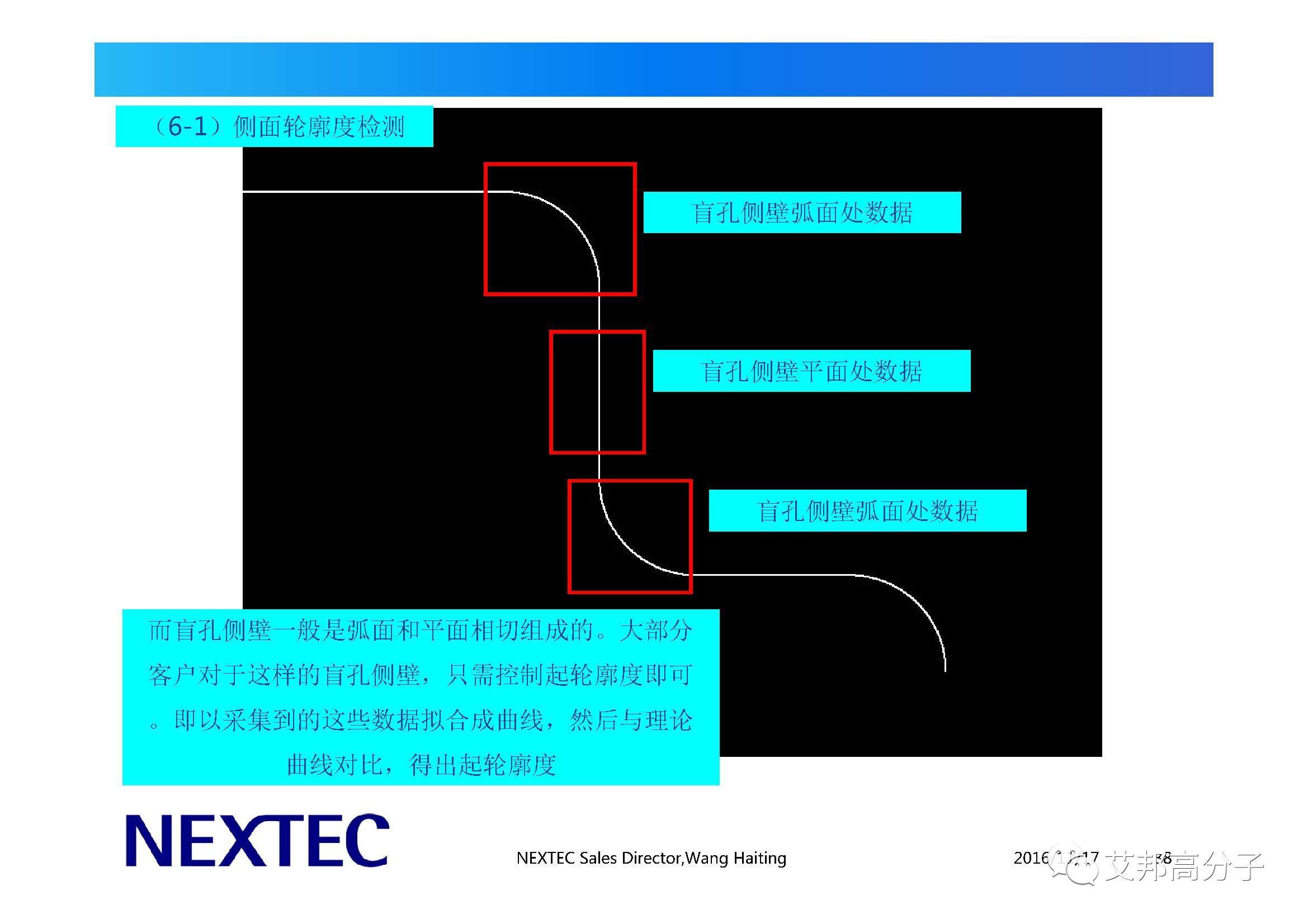

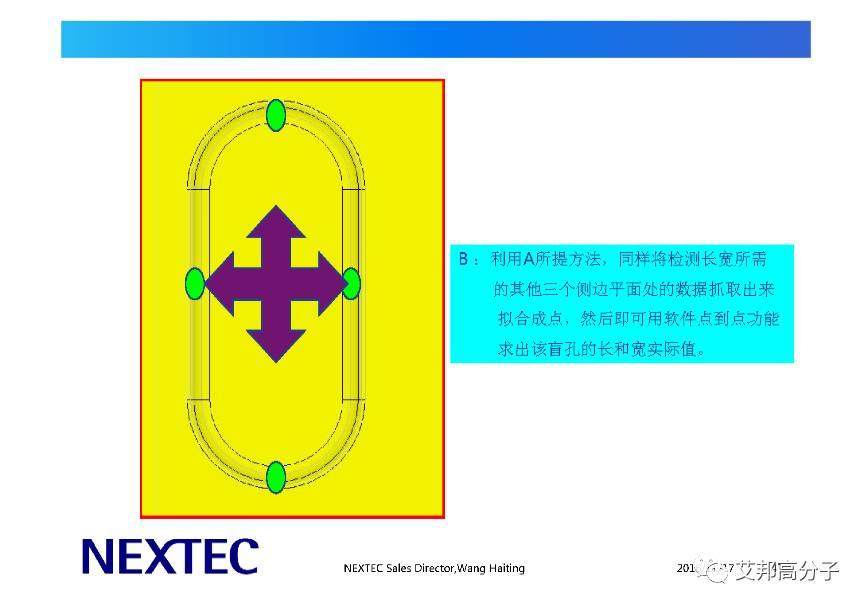

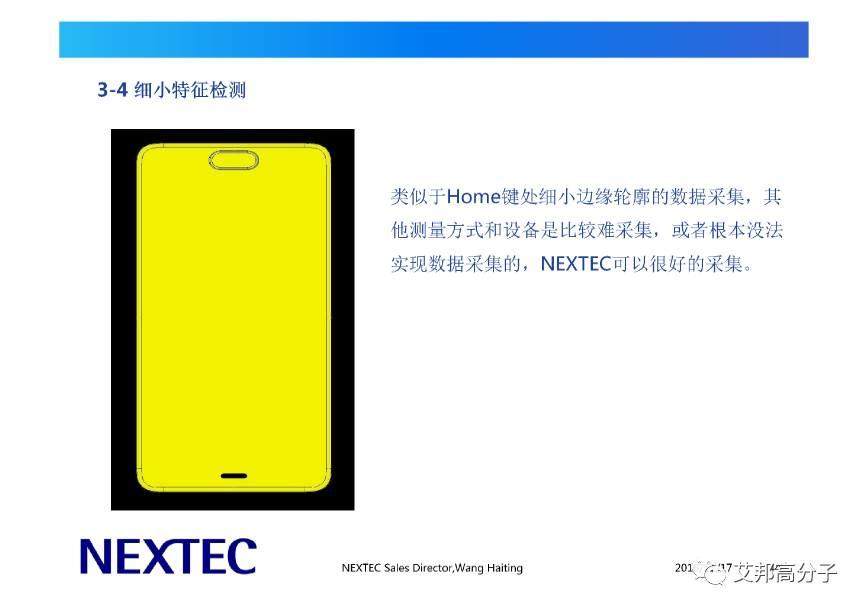

(6)home键(盲孔)长、宽、轮廓度等

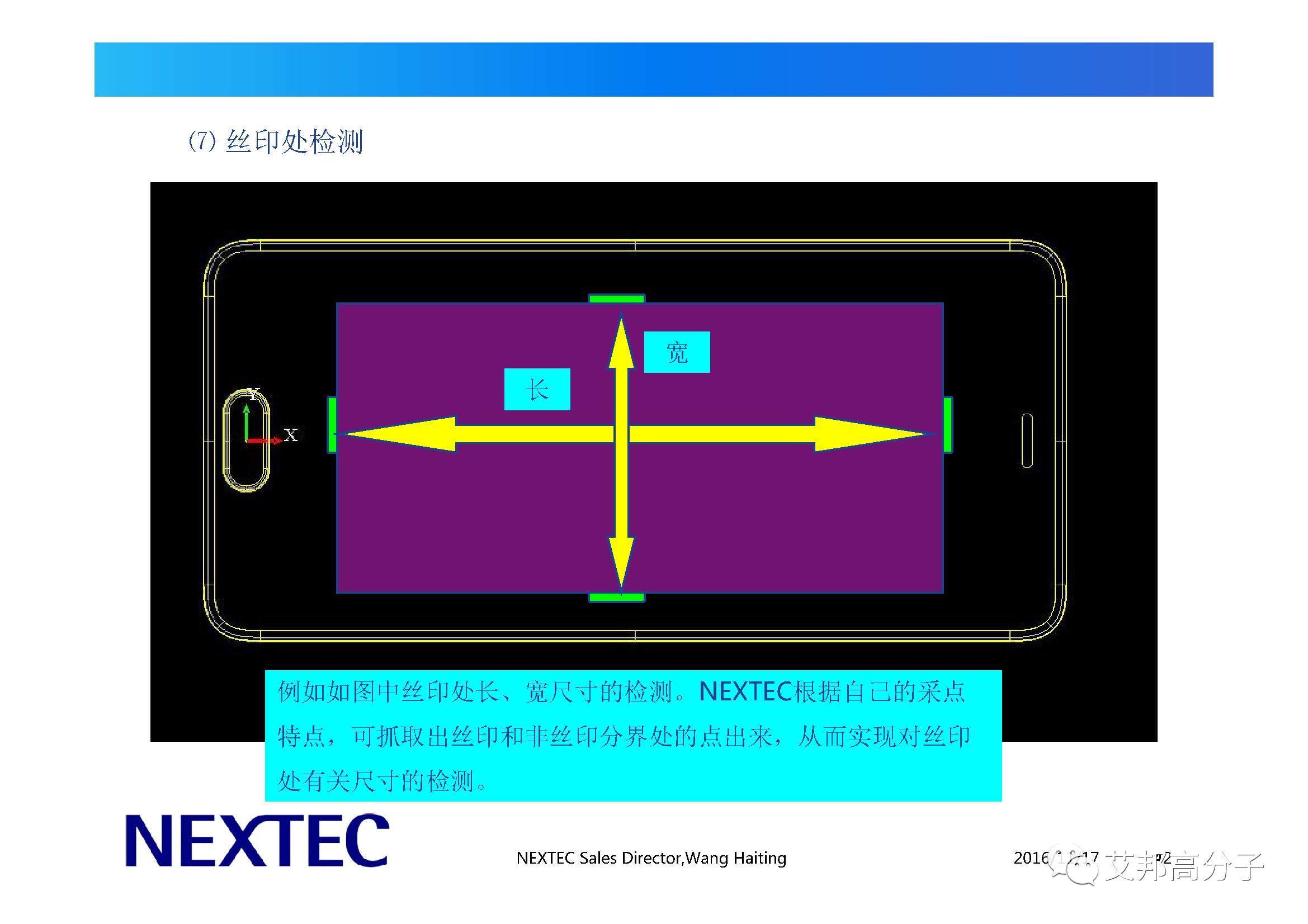

(7)丝印处等

2、玻璃模具测量分析

3、关于NEXTEC

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

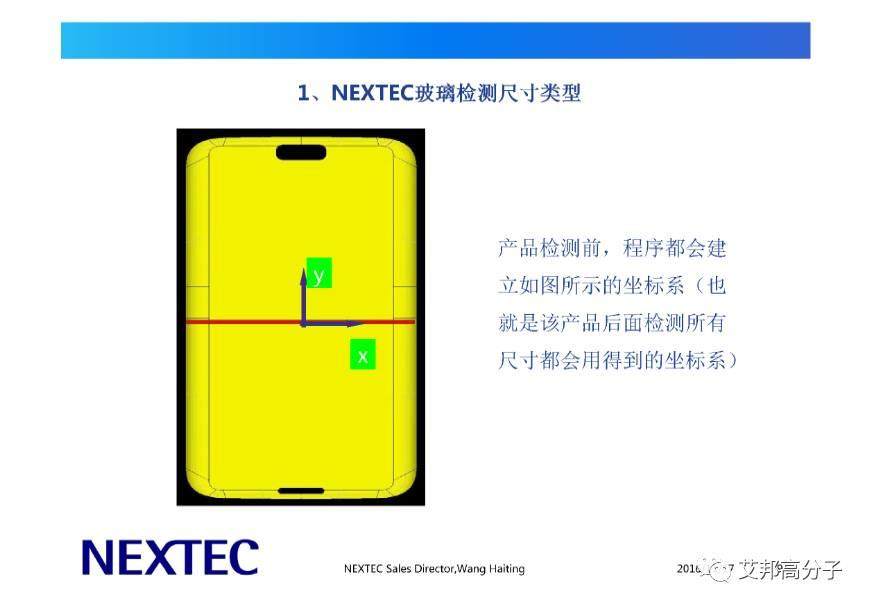

1、NEXTEC玻璃检测尺寸类型

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?
工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?
工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?
工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?
工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?
工艺工程师看过来,手机3D玻璃需要检测哪些参数?

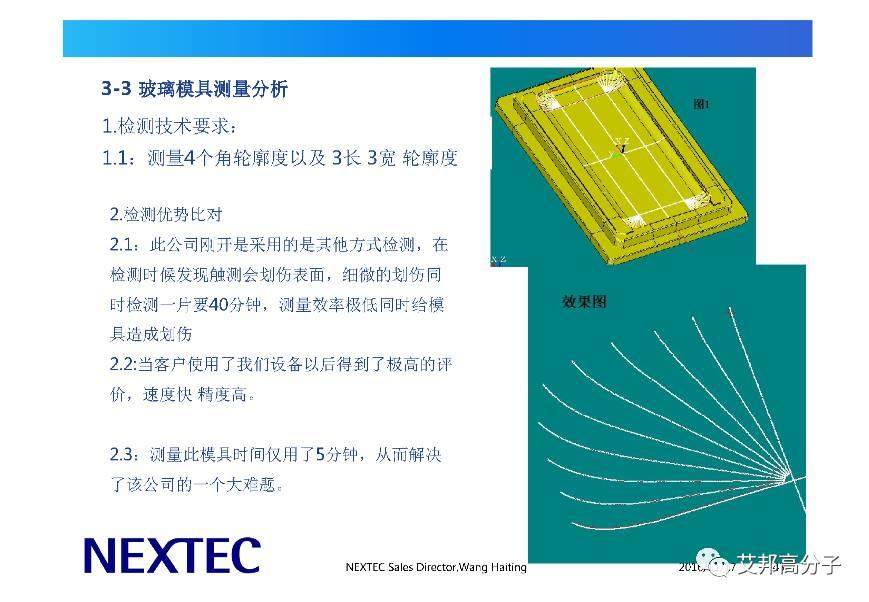

2、玻璃模具测量分析

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?
工艺工程师看过来,手机3D玻璃需要检测哪些参数?

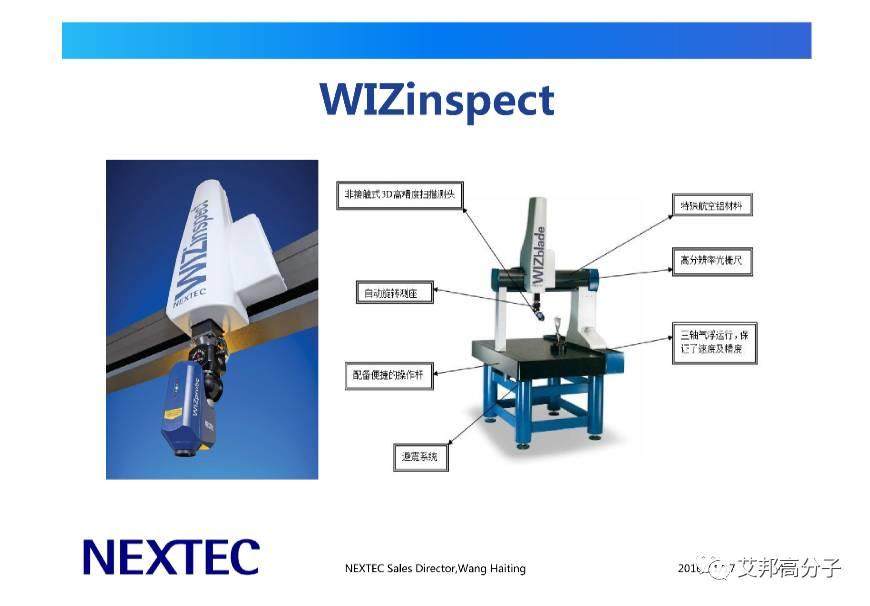

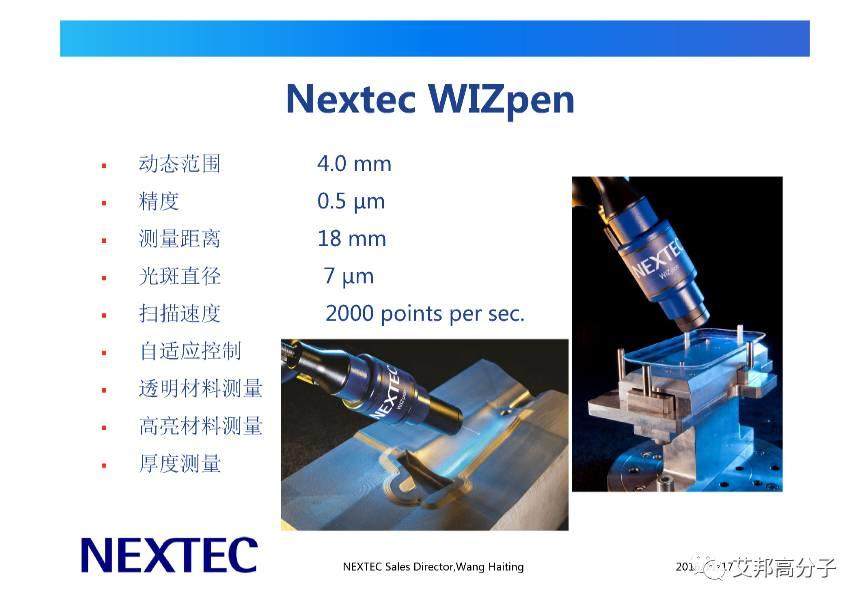

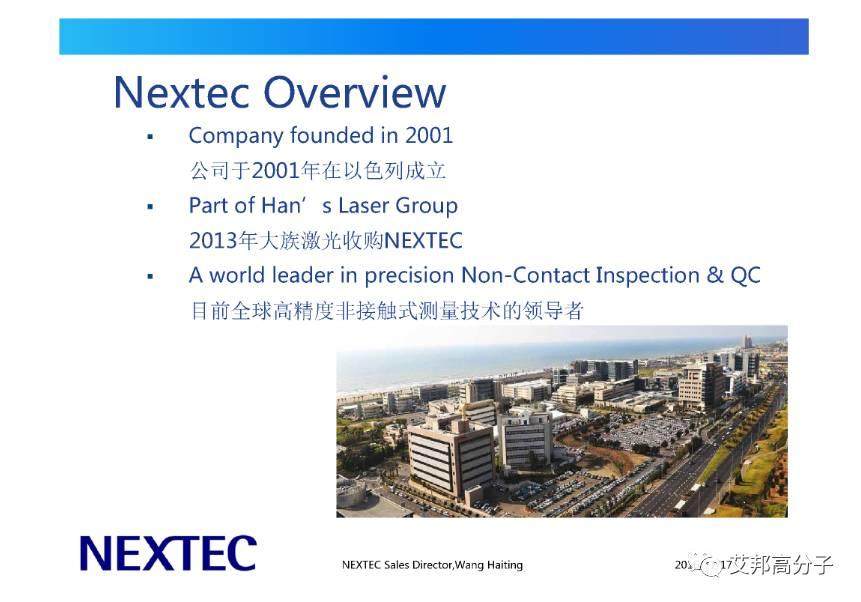

3、关于NEXTEC

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

工艺工程师看过来,手机3D玻璃需要检测哪些参数?

本文由大族激光汤冲先生投稿,艾邦高分子编辑整理。对NEXTEC感兴趣的朋友可以长按二维码添加小编微信:allsebs,备注“NEXTEC”,投稿请备注“投稿
